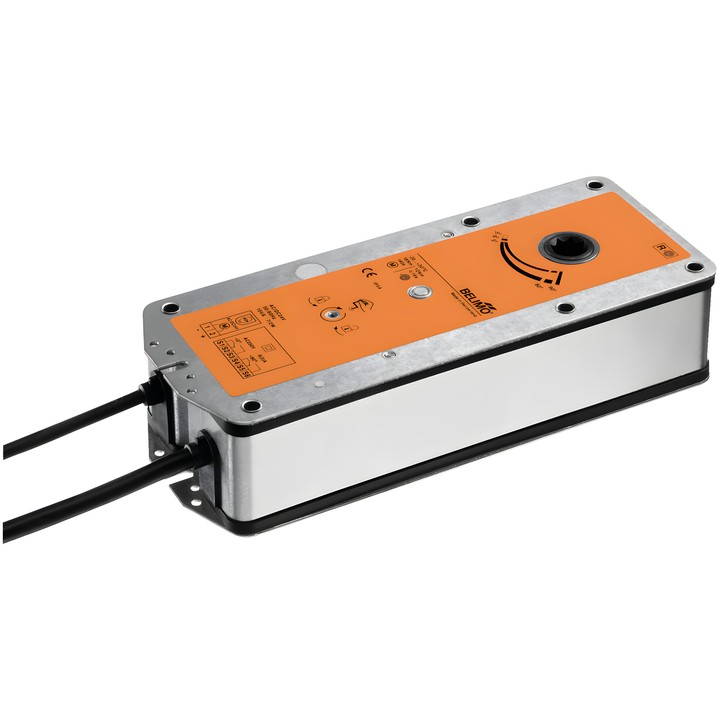

Belimo BF48-5 - пружинний привод для протипожежних клапанів

Belimo BF48-5 – привод для протипожежних і димових клапанів

Пружинний привод призначений для протипожежних і димових клапанів з кутом повороту 90° у системах вентиляції та кондиціонування. Під час роботи двигун переміщує клапан і натягує поворотну пружину; у разі переривання живлення енергія пружини переміщує клапан у безпечне положення.

Основні технічні дані

• Номінальна напруга: AC/DC 48 V; частота: 50/60 Hz.
• Керування: Закрити/Відкрити.
• Крутний момент двигуна: 18 Nm; крутний момент функції безпеки: 12 Nm.
• Час ходу двигуна: <120 s / 90°; час ходу функції безпеки: 16 s @ 20°C.
• Споживана потужність під час роботи: 11 W; у положенні спокою: 3.5 W; для вибору проводів: 16 VA.
• Допоміжні контакти: 2x SPDT; точки перемикання: 5° / 80°.
• Підключення живлення та керування: кабель 1 m, 2x 0.75 mm² (безгалогенний); підключення допоміжних контактів: кабель 1 m, 6x 0.75 mm² (безгалогенний).
• Механічне з’єднання: фасонне з’єднання 12x12 mm, непрохідний порожнистий вал.
• Кут повороту: макс. 95°; напрямок руху двигуна вибирається монтажем L/P.
• Ручне переміщення з обмежувачем положення; механічний покажчик положення.
• Ступінь захисту IEC/EN: IP54; клас захисту IEC/EN: III, Safety Extra-Low Voltage (SELV).

У комплекті: ручна рукоятка, покажчик, захисна кришка та вставка для фасонного з’єднання 12/10 mm. Згідно з документацією, привод адаптує та монтує на клапані виробник клапана; Belimo постачає його безпосередньо виробникам захисних клапанів.
