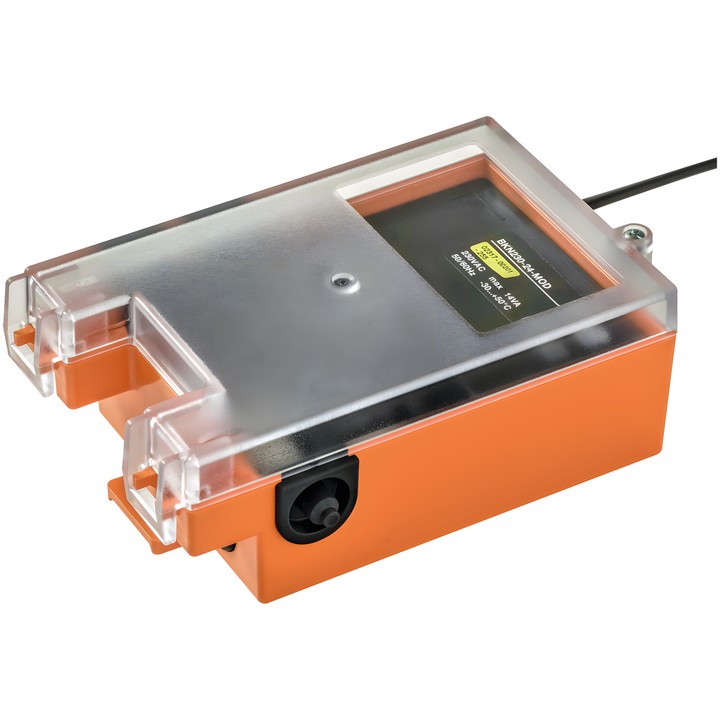

Belimo BKN230-24-MOD - комунікаційний модуль із блоком живлення для протипожежних клапанів

Belimo BKN230-24-MOD

Комунікаційний модуль із блоком живлення, призначений для приводів протипожежних клапанів. Встановлюється біля клапана, з’єднує його з системою верхнього рівня та подає на привод DC 24 V через штекерний роз’єм.

Основні характеристики

• Зв’язок за BACnet MS/TP або Modbus RTU (RS-485).
• Живлення AC 230 V, 50/60 Hz через кабель із євровилкою; діапазон напруги AC 198...264 V.
• Живлення привода DC 24 V через штекерний роз’єм із гальванічною розв’язкою.
• Безпосереднє підключення оптоелектронного датчика диму без додаткового блока живлення; роз’єм для зовнішнього датчика диму: 24 V, max. 50 mA.
• Світлодіоди показують положення та несправності привода, а також зв’язок BACnet/Modbus.
• Кнопка запуску тесту та підтвердження несправності; DIL-перемикачі для налаштування параметрів зв’язку.
• Сумісні приводи: BFA24..-ST, BF24..-ST, BFN24..-ST, BFL24..-ST.

Технічні дані

• Споживана потужність під час роботи: 3 W (робоче положення, разом із приводом).
• Потужність для розрахунку перерізу кабелів: 14 VA (разом із приводом).
• Ступінь захисту: IP40.
• Температура навколишнього середовища: –20...50°C.
• Типовий час відгуку: <100 ms.
