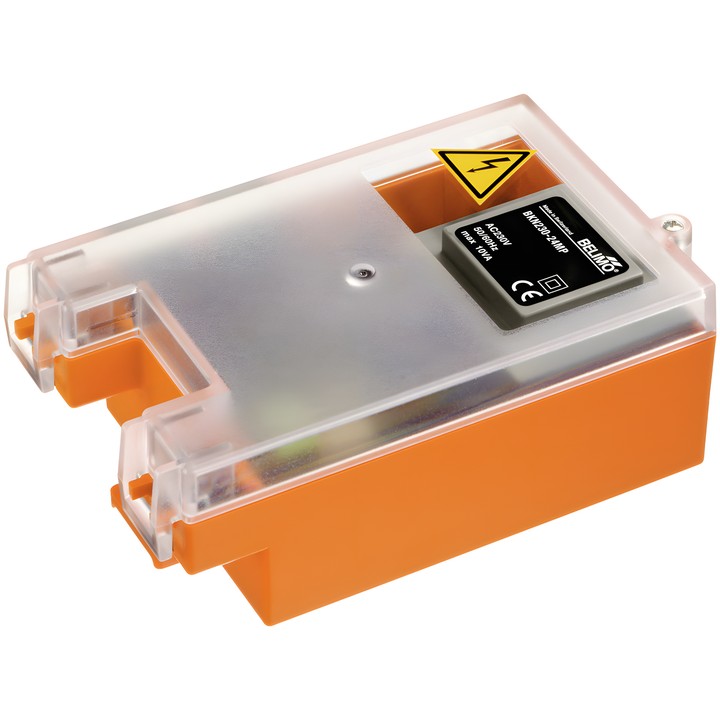

Belimo BKN230-24MP - модуль зв’язку та живлення

Belimo BKN230-24MP

Модуль зв’язку та живлення для цифрових приводів протипожежних клапанів серії Top-Line, наприклад BF24TL-T-ST. Виконує функції блока живлення, з’єднувального роз’єму та інтерфейсу MP-Bus.

Основні характеристики та параметри

• Живлення: AC 230 V, 50/60 Hz; діапазон номінальної напруги: AC 198 ... 264 V.
• Споживана потужність під час роботи: 8 W (разом із приводом); потужність для вибору перерізу проводів: 10 VA (разом із приводом).
• Зв’язок MP-Bus; до 8 вузлів можуть працювати паралельно під керуванням і контролем головного пристрою DDC з інтерфейсом MP.
• Живлення та керування електрично ізольовані одне від одного.
• Зелений світлодіод сигналізує про наявність напруги живлення.
• Клеми для підключення безпотенціального контакту локального датчика диму; можна підключити нормально замкнений контакт (nc).
• Роз’єми для привода Top-Line, мережі MP-Bus та інструмента BELIMO PC-Tool.
• Ступінь захисту: IP40; клас захисту: II.
• Температура навколишнього середовища: –30° ... +50°C.

У документації вказано максимальну довжину кабелю MP-Bus — 800 m. Перед відкриттям кришки корпусу від’єднайте мережеву вилку AC 230 V.
