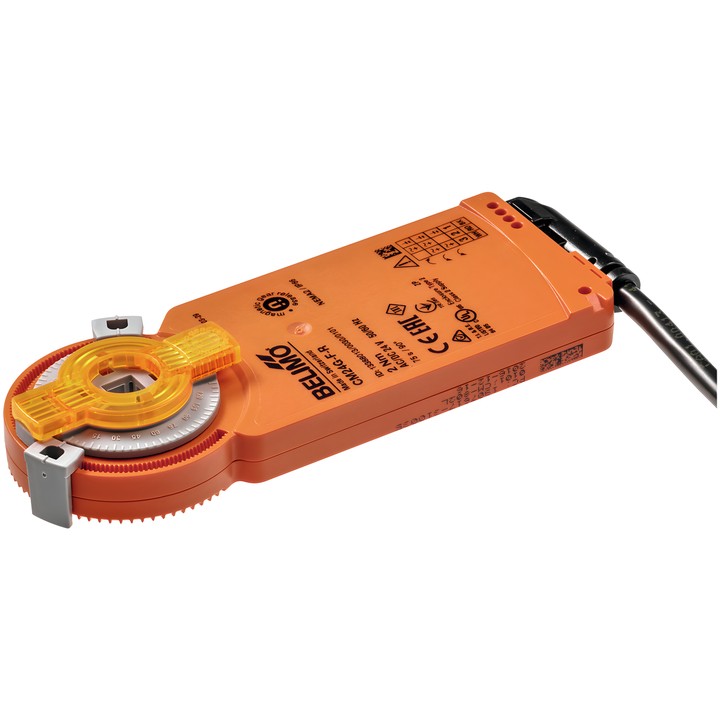

Belimo CM24G-F-R - привод повітряної заслінки

Belimo CM24G-F-R - привод повітряної заслінки

Belimo
801,96 zł
з податком
652,00 zł tax excluded

Привод повітряної заслінки Belimo CM24G-F-R із крутним моментом 2 Nm, живлення AC/DC 24 V. Підтримує керування «Відкрити/Закрити» та 3-позиційне керування; час переміщення двигуна становить 75 s / 90°.

Оснащений фасонним з’єднанням 8x8 mm, ручним переміщенням за допомогою магніту та кабелем 1 m, 3x 0.75 mm². Ступінь захисту IEC/EN: IP66 за умови монтажу задньою стороною щільно до корпусу заслінки.

Товар недоступний
Поділитися

Повідомити мене, коли буде в наявності

Interested in this product? Drop us an email and we will let you know when it's available for order.

Belimo CM24G-F-R – привод повітряної заслінки

Привод призначений для позиціонування заслінок у технічних системах будівель. Згідно з технічним паспортом, він призначений для повітряних заслінок площею до прибл. 0.4 m².

Основні характеристики та параметри

  • Крутний момент двигуна: 2 Nm; номінальне живлення: AC/DC 24 V, 50/60 Hz.
  • Керування: «Відкрити/Закрити», 3-позиційне; час переміщення двигуна: 75 s / 90°.
  • Напрямок обертання двигуна: за годинниковою стрілкою (cw); кут повороту: 0...287.5°.
  • Механічне з’єднання: фасонне з’єднання 8x8 mm; регулювання кута повороту за допомогою механічних обмежувачів.
  • Ручне переміщення за допомогою магніту; механічний покажчик положення.
  • Споживана потужність під час руху: 0.5 W; у нерухомому положенні: 0.2 W; потужність для вибору перерізу проводів: 1 VA.
  • Підключення живлення та керування: кабель 1 m, 3x 0.75 mm².
  • Ступінь захисту IEC/EN: IP66; клас захисту IEC/EN: III, Safety Extra-Low Voltage (SELV).
  • Температура навколишнього середовища: -30...50°C [-22...122°F].

Вказівка щодо монтажу

Для забезпечення ступеня захисту IP66 задня частина привода має щільно прилягати до корпусу заслінки. У разі монтажу з поворотом пристрою на 180° ступінь захисту становить лише IP54.

  • Бренд
    Belimo
  • Артикул
    CM24G-F-R

  • Напруга AC/DC
    AC/DC 24 V
  • Споживана потужність (під час руху)
    0.5 W
  • Споживана потужність (утримання)
    0.2 W
  • Номінальна потужність
    1 VA
  • Підключення керування живленням
    Кабель 1 m, 3x 0.75 mm²
  • Тип керування
    Відкрити/закрити, 3-точкове керування
  • Ступінь захисту
    IP66
  • Ступінь захисту NEMA
    NEMA 2
  • Тип корпусу
    UL Enclosure Type 2
  • Ручне керування
    За допомогою магніту
  • Час руху (двигун)
    75 s / 90°
  • Температура навколишнього середовища
    -30...50°C [-22...122°F]
  • Крутний момент
    2 Nm
  • Напрямок руху — двигун
    обертання за годинниковою стрілкою (cw)
  • Кут повороту
    0...287.5°
  • Механічне з’єднання
    Формове з'єднання 8x8 mm

Techniczna karta katalogowa

Завантаження (1.04MB)

Instrukcja montażu

Завантаження (287.57KB)

Environmental Declaration – CM..

Завантаження (72.45KB)
