Belimo CQ24A-BAC - поворотний привод для зональних клапанів

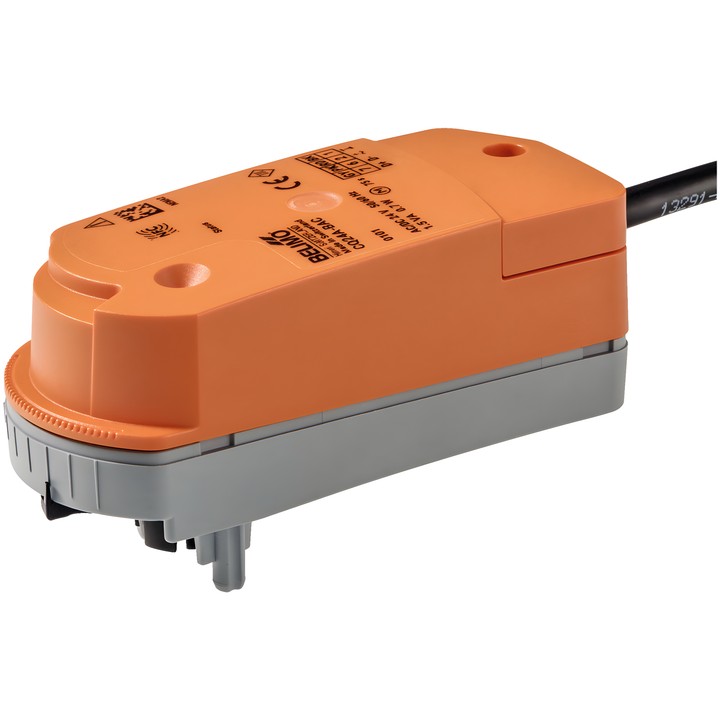

Поворотний привод Belimo CQ24A-BAC

CQ24A-BAC — це комунікаційний поворотний привод для зональних клапанів. Він отримує цифровий керувальний сигнал і передає поточний стан через BACnet MS/TP або Modbus RTU.

Основні характеристики та параметри

• Крутний момент: 1 Nm; час переміщення: 75 s / 90°.
• Номінальна напруга: AC/DC 24 V; частота номінальної напруги: 50/60 Hz.
• Споживана потужність: 0.7 W під час роботи та 0.6 W у стані спокою; потужність для вибору перерізу проводів: 1.5 VA.
• Зв’язок: BACnet MS/TP (заводське налаштування) або Modbus RTU.
• Підключення живлення та керування: кабель 1 m, 4x 0.34 mm².
• Ступінь захисту IEC/EN: IP40; клас захисту IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Монтаж защіпанням без інструментів; ручне регулювання після від’єднання привода.
• Обмеження кута повороту налаштовується за допомогою Belimo Assistant App або через шинний зв’язок для налаштування Kv (QCV) або V'max (PIQCV). Привод постачається без обмежувального затискача.
• Індикатор положення та захист від перевантаження; привод автоматично зупиняється після досягнення обмежувача.
