Belimo CQK24A-SR-T - поворотний привод для зональних клапанів

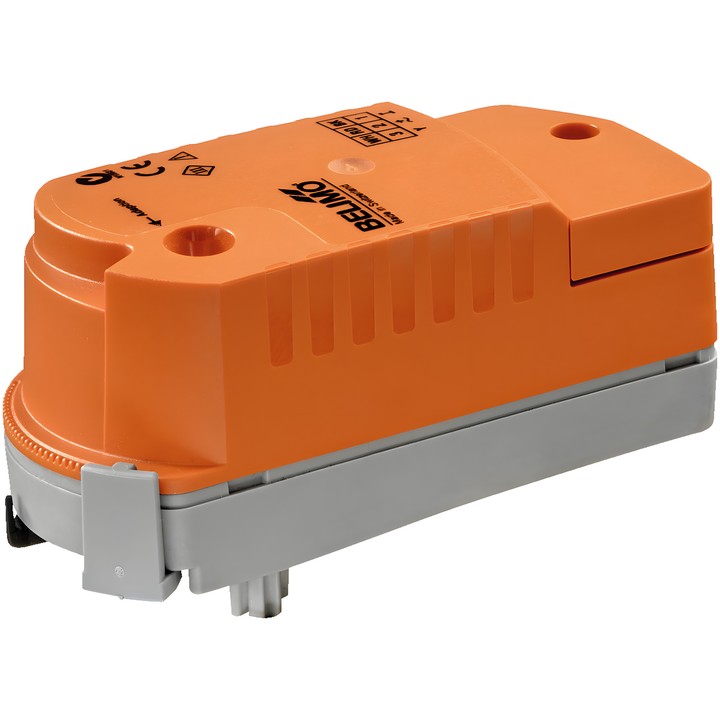

Привод Belimo CQK24A-SR-T

Поворотний привод із функцією безпеки, призначений для зональних клапанів. У разі зникнення живлення енергія, накопичена в інтегрованих конденсаторах, переводить клапан у закрите положення (NC). Заводське налаштування часу утримання під час зникнення живлення (PF) становить 1 s.

Основні характеристики та технічні дані

• Крутний момент: 1 Nm.
• Номінальна напруга: AC/DC 24 V; частота: 50/60 Hz.
• Модулювальне керування: 2...10 V; сигнал зворотного зв’язку за положенням: 2...10 V.
• Час роботи двигуна: 75 s / 90°; час переходу в безпечне положення: 60 s / 90°.
• Споживана потужність під час роботи: 2.5 W; у стані спокою: 0.5 W; потужність для вибору перерізу проводів: 5 VA.
• Підключення живлення та керування: клеми 1.5 mm² (кабель ø6...8 mm, 4-жильний).
• Ступінь захисту IEC/EN: IP40; клас захисту IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Монтаж на защіпку без інструментів; механічний покажчик положення.
• Регулювання кута повороту кліпсою з кроком 2.5° призначене для встановлення максимального потоку клапана.
• Клапан можна перемістити вручну після від’єднання привода.

Після зміни налаштування потоку кліпсою обмежувача необхідно виконати адаптацію модулювального привода. Живлення слід подавати від розділового трансформатора.
