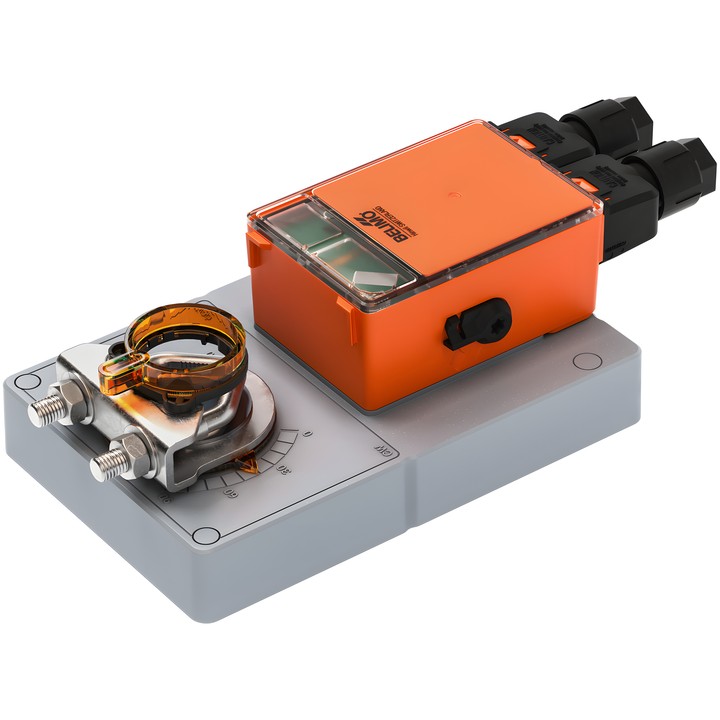

Belimo GM24S.46 - привод повітряної заслінки

Belimo GM24S.46 - привод повітряної заслінки

Belimo
1 506,05 zł
з податком
1 224,43 zł tax excluded

Привод повітряної заслінки Belimo GM24S.46 із крутним моментом 40 Nm, живленням AC/DC 24 V та керуванням Закрити/Відкрити. Час ходу двигуна становить 35 s / 90° і регулюється в діапазоні 35...150 s.

Оснащений 2x SPST, реверсивним універсальним монтажним затискачем 12...26.7 mm і пружинними клемами зі знімним електричним з’єднанням. Ступінь захисту IP54.

Доставка приблизно через 14 днів
Поділитися

Belimo GM24S.46 – привод повітряної заслінки

Привод призначений для регулювання повітряних заслінок у технічних системах будівель. Дозволяє виконувати ручне переміщення за допомогою бічного важеля з фіксацією та налаштовувати параметри через Belimo Assistant 2, зокрема за допомогою NFC.

Основні характеристики та параметри

  • Крутний момент двигуна: 40 Nm.
  • Номінальна напруга: AC/DC 24 V; частота: 50/60 Hz.
  • Керування: Закрити/Відкрити.
  • Час ходу двигуна: 35 s / 90°; регульований діапазон: 35...150 s.
  • Кут повороту: макс. 95°; електронне обмеження з обох боків за допомогою Belimo Assistant 2.
  • Два вбудовані допоміжні контакти: 2x SPST (Single Pole, Single Throw).
  • Механічне з’єднання: реверсивний універсальний монтажний затискач 12...26.7 mm.
  • Електричне з’єднання: знімні пружинні клеми.
  • Ручне переміщення: бічний важіль із фіксацією.
  • Індикація стану: зелений LED; інтерфейс NFC для налаштування за допомогою Belimo Assistant 2.
  • Споживана потужність під час роботи: 4 W; у стані спокою: 0.3 W; для вибору проводів: 8 VA.
  • Ступінь захисту IEC/EN: IP54; клас захисту IEC/EN: III, Protective Extra-Low Voltage (PELV).
  • Температура навколишнього середовища: -30...55°C [-22...131°F].

  • Бренд
    Belimo
  • Артикул
    GM24S.46
  • код EAN13
    7630498145711

  • Напруга AC/DC
    AC/DC 24 V
  • Підключення допоміжного контакту
    Клеми 2.5 mm² [14 AWG], (кабель ø4...7,5 mm [ø0.16...0.29"], 4-жильний)
  • Споживана потужність (під час руху)
    4 W
  • Споживана потужність (утримання)
    0.3 W
  • Номінальна потужність
    8 VA
  • Підключення керування живленням
    Клеми 2.5 mm² [14 AWG] (кабель ø4...7,5 mm [ø0.16...0.29"], 3-жильний)
  • Тип керування
    Закрити/Відкрити
  • Ступінь захисту
    IP54
  • Ручне керування
    З бічним важелем, із блокуванням
  • Час руху (двигун)
    35 с / 90°
  • Змінний час роботи двигуна
    35...150 с
  • Температура навколишнього середовища
    -30...55°C [-22...131°F]
  • Допоміжні контакти
    2x SPST
  • Крутний момент
    40 Nm
  • Напрямок руху — двигун
    обертання за годинниковою стрілкою (cw)
  • Кут повороту
    95°
  • Механічне з’єднання
    Реверсивний універсальний монтажний затискач 12...26.7 mm

Techniczna karta katalogowa

Завантаження (3.22MB)

Instrukcja montażu

Завантаження (1.55MB)

Techniczna karta katalogowa – GM24S.46

Завантаження (3.24MB)

EU Declaration of Conformity – GM24S.46

Завантаження (157.16KB)
