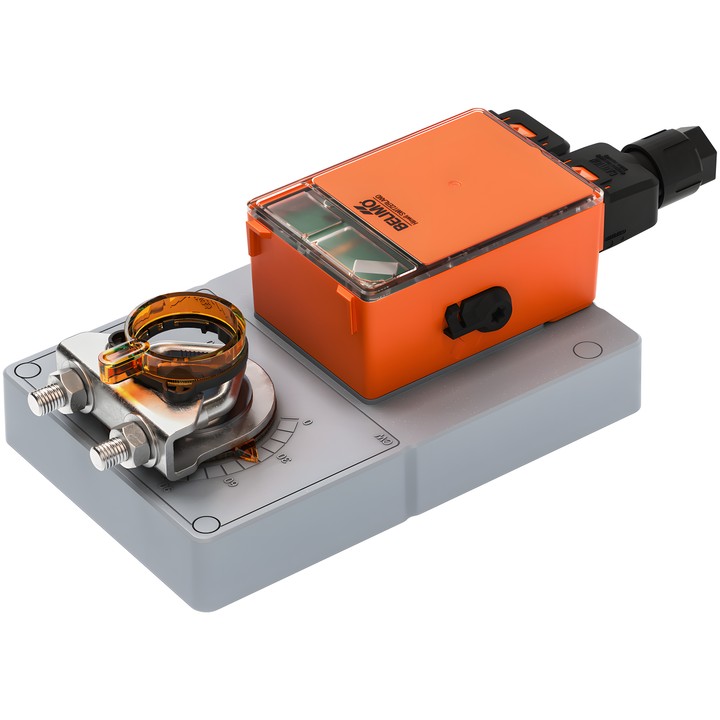

Belimo GM24SR.36 - поворотний привод для заслінок

Belimo GM24SR.36 - поворотний привод для заслінок

Belimo
1 675,78 zł
з податком
1 362,42 zł tax excluded

Поворотний привод для заслінок Belimo GM24SR.36 із крутним моментом 40 Nm, живлення AC/DC 24 V. Підтримує модулювальне керування, керування «відкрити/закрити» та 3-позиційне керування, а також зв’язок MP-Bus.

Час ходу двигуна становить 35 s / 90° і регулюється в діапазоні 35...150 s. Пристрій має ступінь захисту IP54, клеми підключення та реверсивний універсальний монтажний затискач для валів 12...26.7 mm.

Доставка приблизно через 14 днів
Поділитися

Привод для заслінок Belimo GM24SR.36

GM24SR.36 — це поворотний привод, призначений для позиціювання заслінок у технічних системах будівель. Він може працювати з аналоговим керуванням або отримувати цифровий сигнал через MP-Bus.

Основні характеристики та параметри

  • Крутний момент: 40 Nm; номінальна напруга: AC/DC 24 V, 50/60 Hz.
  • Керування: модулювальне, «відкрити/закрити», 3-позиційне або зв’язок через MP-Bus.
  • Робочий діапазон Y: 2...10 V; сигнал зворотного зв’язку за положенням U: 2...10 V.
  • Час ходу двигуна: 35 s / 90°; регульований час ходу: 35...150 s.
  • Кут повороту: макс. 95°; електронне обмеження з обох боків за допомогою Belimo Assistant 2.
  • Ручне налаштування за допомогою бічного важеля з можливістю фіксації.
  • Реверсивний універсальний монтажний затискач для валів 12...26.7 mm.
  • Знімні пружинні клеми для електричного підключення; ступінь захисту IEC/EN IP54.
  • Споживана потужність під час роботи: 4 W; у стані спокою: 0.3 W; потужність для підбору кабелю: 8 VA.
  • Зелений світлодіодний індикатор робочого стану та інтерфейс NFC для налаштування через Belimo Assistant 2.
  • Температура навколишнього середовища під час роботи: -30...55°C [-22...131°F].

  • Бренд
    Belimo
  • Артикул
    GM24SR.36
  • код EAN13
    7630498124198

  • Напруга AC/DC
    AC/DC 24 V
  • Споживана потужність (під час руху)
    4 W
  • Споживана потужність (утримання)
    0.3 W
  • Номінальна потужність
    8 VA
  • Підключення керування живленням
    Клеми 2.5 mm² [14 AWG] (кабель ø4...7,5 mm [ø0.16...0.29"], 4-жильний)
  • Тип керування
    MP-Bus DC 2...10 V DC 0.5...10 V
  • Ступінь захисту
    IP54
  • Ручне керування
    З бічним важелем, із блокуванням
  • Час руху (двигун)
    35 с / 90°
  • Змінний час роботи двигуна
    35...150 с
  • Температура навколишнього середовища
    -30...55°C [-22...131°F]
  • Крутний момент
    40 Nm
  • Напрямок руху — двигун
    Y = 0 V: лівий упор, праве положення
  • Кут повороту
    95°
  • Механічне з’єднання
    Реверсивний універсальний монтажний затискач 12...26.7 mm

Techniczna karta katalogowa

Завантаження (3.41MB)

Instrukcja montażu

Завантаження (1.55MB)

Techniczna karta katalogowa – GM24SR.36

Завантаження (3.44MB)

EU Declaration of Conformity – GM24SR.36

Завантаження (56.14KB)
