Belimo 01APS-10U - реле диференційного тиску

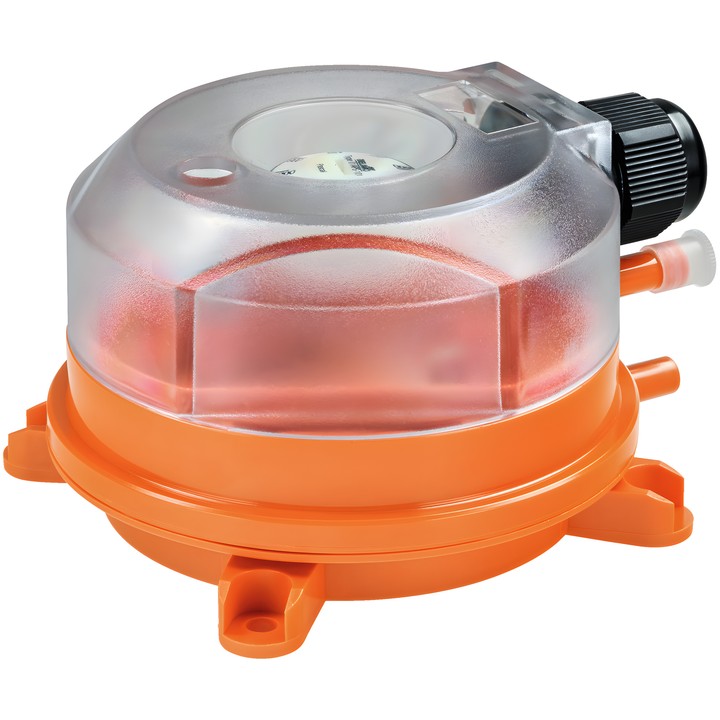

Реле диференційного тиску Belimo 01APS-10U

Призначене для контролю надлишкового тиску, розрідження та перепаду тиску повітря, а також інших негорючих, неагресивних газів у стаціонарних системах HVAC і системах керування енергоспоживанням. Має регульовану точку перемикання та автоматичне повернення.

Основні характеристики

• Діапазон вимірювання: 50...500 Pa (0.20...2.00 inch WC).
• Точність повторюваності: ±2.5%, мін. ±5 Pa; диференціал перемикання: 20 Pa.
• Тиск руйнування: 10 kPa.
• Вихідний сигнал: перемикач; макс. навантаження на контакт: 1,0 A / AC 250 V.
• Електричне підключення: клеми для проводів 0.5...1.5 mm²; кабельний ввід із розвантаженням від натягу ø5...10 mm.
• Ступінь захисту: IP54 / NEMA 13.
• Температура навколишнього середовища та середовища: -20...85°C [-4...185°F].
• У комплекті: трубка PVC 2 m, 2 пластикові з’єднання для повітропроводу та гвинти.

Вказівки з монтажу

Параметри точки перемикання наведені для вертикального монтажу; рекомендується спрямувати штуцери тиску вниз. Монтаж реле тиску в перевернутому положенні заборонений.
