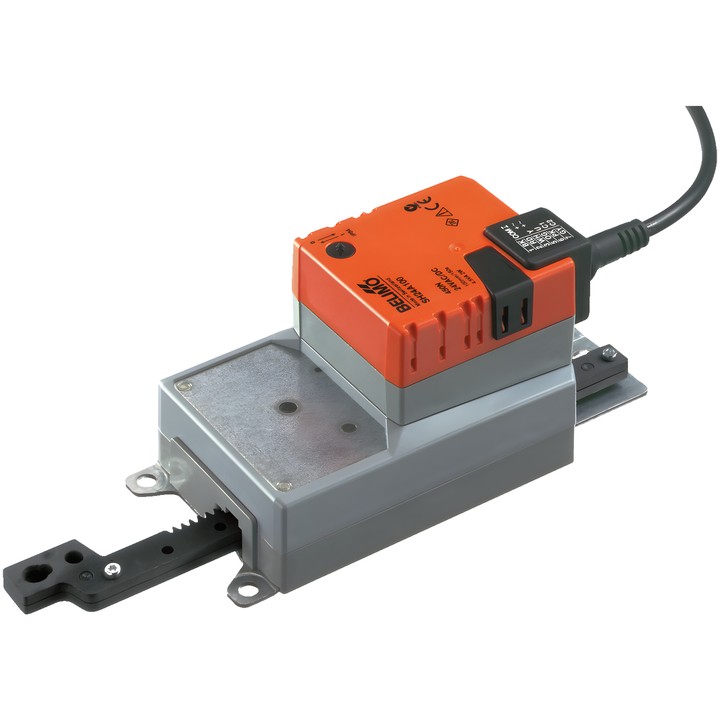

Belimo SH24A100 - 风阀用线性执行器

Belimo SH24A100 – 线性执行器

SH24A100 型号用于建筑技术系统中的空气风阀和闸阀调节。根据技术数据表，该产品适用于面积最大约为 3 m² 的空气风阀。

主要特点

• 驱动力：450 N。
• 额定电压：AC/DC 24 V；额定频率：50/60 Hz。
• 控制方式：关/开、3 点控制。
• 行程：100 mm；最大行程长度可通过机械限位器按 20 mm 步距调节。
• 电机运行时间：150 s / 100 mm。
• 运行时功耗：2 W；静止位置功耗：0.2 W；电缆选型功率：4.5 VA。
• 通过开关选择运动方向：0（伸出）/ 1（缩回）。
• 可通过带锁定功能的按钮进行手动调节。
• 电源和控制连接：1 m 电缆，3x 0.75 mm²。
• IEC/EN 防护等级：IP54；IEC/EN 保护类别：III，Safety Extra-Low Voltage (SELV)。
• 环境温度：-30...50°C [-22...122°F]。

执行器具有过载保护功能，并在到达终端限位器后自动停止。对于存在横向力的安装，技术数据表建议使用合适的旋转支架和连接件。
