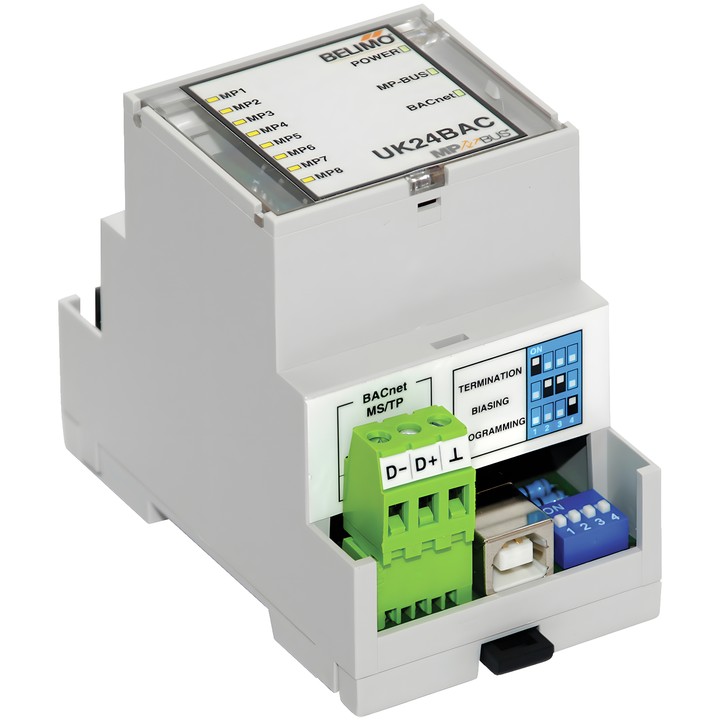

Belimo UK24BAC - MP-Bus 至 BACnet MS/TP 网关

Belimo UK24BAC 网关

UK24BAC 可通过 MP-Bus 对执行器进行数字控制，并通过 BACnet 对象提供执行器的当前状态。BACnet MS/TP 侧采用电气隔离的 RS-485 接口。

主要特点和技术数据

• MP-Bus – BACnet MS/TP 接口；支持的执行器：MP/MPL/MFT(2) 和 BF-TopLine，最多 8 个。
• 额定电压：AC 24 V, 50/60 Hz / DC 24 V；电源电压范围：AC/DC 21.6…26.4 V。
• 与执行器通信：Belimo MP-Bus, Client-Server, 1'200 Bd。
• BACnet MS/TP：无中继器时最多 32 个节点；速率为 9'600, 19'200, 38'400, 76'800 Bd，通过 DIP 开关设置。
• 120 Ω 终端电阻和 510 Ω 偏置，通过 DIP 开关设置。
• BACnet MS/TP 和 MP-Bus 接口：3 针插拔式螺钉端子；电源：2 针插拔式螺钉端子。
• 安装于控制柜内的 35 mm 导轨上；环境温度：0…+40 °C。
• 防护等级：IP20。

每个 MP/MFT(2) 执行器可连接一个传感器：无源电阻式传感器、输出为 DC 0…10 V 的有源传感器，或开关触点。MPL 执行器没有传感器输入端。MP 信号线的长度取决于多种因素，包括执行器的数量和类型、供电方式以及导线截面积。
