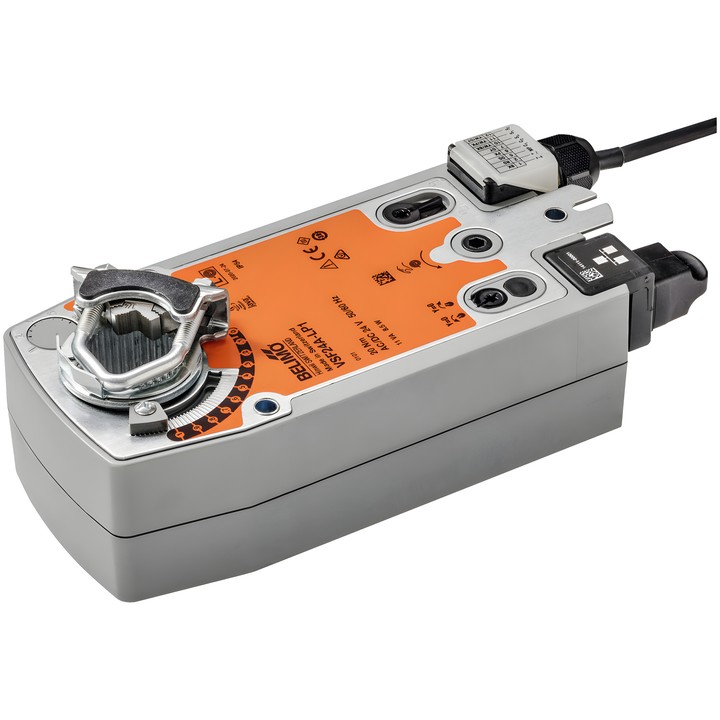

Belimo VSF24A-LP1 - 带安全功能的风阀旋转执行器

Belimo VSF24A-LP1 – 风阀执行器

带安全功能的旋转执行器，适用于面积最大约 4 m² 的空气风阀。可通过 Cloud、BACnet/IP 或 Modbus TCP 控制。在混合模式下，位置由模拟控制信号确定，通信接口可用于读取数据点。

主要特性和参数

• 电机扭矩：20 Nm；安全功能扭矩：20 Nm。
• 额定电压：AC/DC 24 V；频率：50/60 Hz。
• Y 工作范围：2...10 V；可变 Y 工作范围：0.5...10 V。
• 电机运行时间：150 s / 90°；可调电机运行时间：70...220 s。
• 安全功能运行时间：<20 s @ -20...50°C，<60 s @ -30°C。
• 旋转角度：95°；可通过机械限位器调节。
• 运行时功耗：8.5 W；静止位置功耗：3.5 W；电缆选型功率：11 VA。
• 通信：Cloud、BACnet/IP、Modbus TCP；Ethernet 10/100 Mbit/s、TCP/IP 和集成式 Web 服务器。
• 可连接两个传感器，并将其信号转换后供上级系统使用。
• 使用曲柄和锁定开关进行手动调节；配有机械位置指示器。
• 适用于 10...25.4 mm 轴的通用夹具；电源和控制连接：1 m 电缆，6x 0.5 mm²；Ethernet 连接：RJ45 插座。
• 防护等级：IP40；环境温度：-30...50°C [-22...122°F]。
