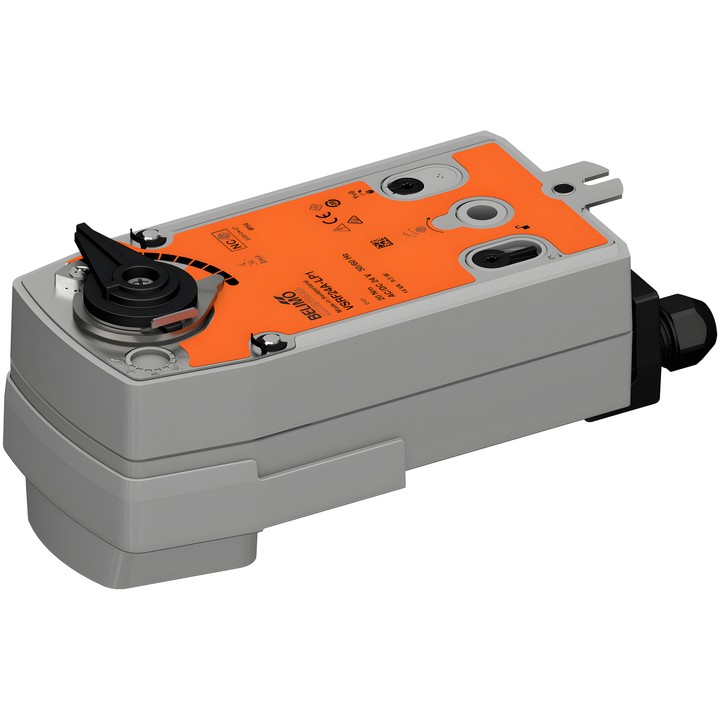

Belimo VSRF24A-LP1 - 球阀用旋转执行器

Belimo VSRF24A-LP1 旋转执行器

适用于球阀的执行器。断开电源后，安全功能会将阀门设为 NC 关闭位置 (A – AB = 0%)；对于 L 孔球阀，文档注明 A – AB = 100%。

主要特点和参数

• 电机及安全功能扭矩：20 Nm。
• 额定电压：AC/DC 24 V；频率：50/60 Hz。
• 功耗：运行时 9.5 W，静止时 3.5 W；电缆选型功率：14 VA。
• Y 工作范围：2...10 V；可调 Y 工作范围：0.5...10 V。
• 电机运行时间：90 s / 90°；可调范围：40...150 s。安全功能运行时间：<20 s @ -20...50°C，<60 s @ -30°C。
• 通信：Cloud、BACnet/IP、Modbus TCP；Ethernet 10/100 Mbit/s、TCP/IP 和集成式 Web 服务器。
• 可连接两个传感器，并将其信号转换后供上位系统使用。
• 可通过曲柄和锁定开关手动操作；配有机械旋转角度限位装置和机械位置指示器。
• 电源和控制连接：1 m 电缆，6x 0.5 mm²；Ethernet 连接：RJ45 插座。
• 防护等级：IP40；使用防护罩或 RJ45 插座防护接头时为 IP54。
