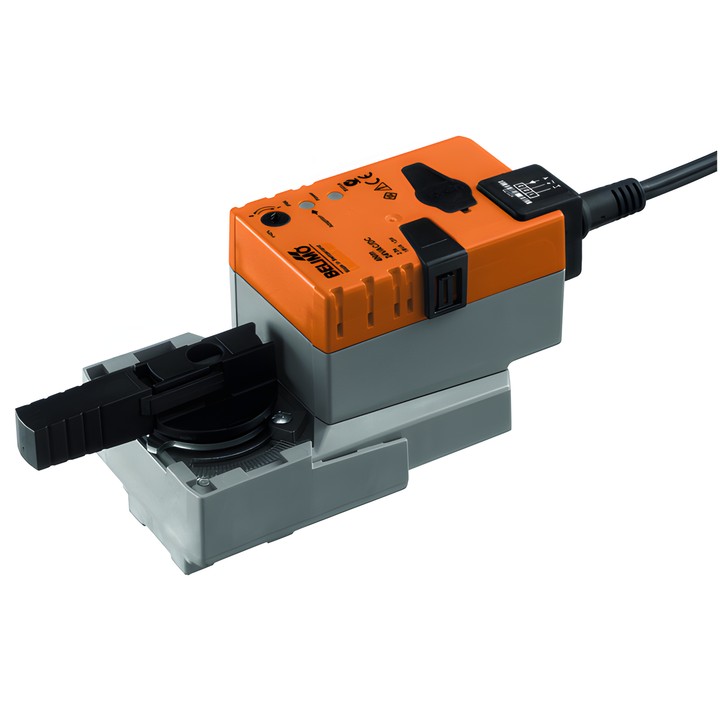

Belimo LRQ24A-SZ - 球阀旋转执行器

Belimo LRQ24A-SZ 旋转执行器

LRQ24A-SZ 是一款用于球阀的调节型执行器，适用于固定式供暖、通风和空调系统。控制信号 Y 用于确定阀门位置，电压 U 用于电气指示位置，也可作为其他执行器的控制信号。

主要特点和参数

• 扭矩：4 Nm；运行时间：9 s / 90°。
• 额定电压：AC/DC 24 V；额定电压频率：50/60 Hz。
• 控制信号 Y 的工作范围：0.5...10 V；位置反馈信号 U：0.5...10 V。
• 运行时功耗：13 W；静止位置功耗：2 W；电缆选型功率：23 VA。
• 电源和控制连接：1 m 电缆，4x 0.75 mm²。
• 按钮手动操作，可锁定；机械式可拆卸位置指示器。
• 旋转角度可调，配有机械限位；首次接通电源时可手动或自动进行适配。
• IEC/EN 防护等级：IP54；NEMA/UL 防护等级：NEMA 2。
• 环境温度：-30...40°C [-22...104°F]。

执行器通过一颗中央螺钉直接安装在球阀上。相对于阀门的安装位置可按 90° 递增选择。执行器具有过载保护，并在到达限位时自动停止。
