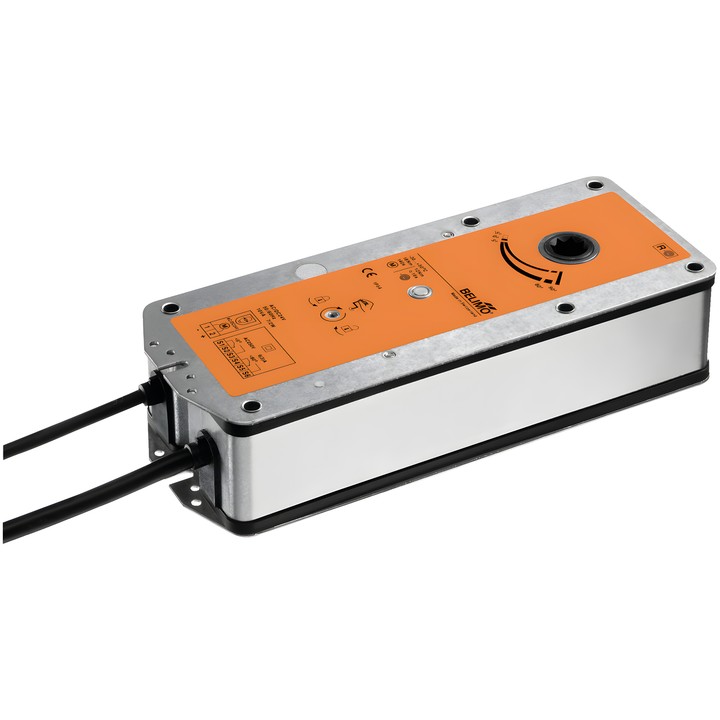

Belimo BF48-5 - 防火阀弹簧复位执行器

Belimo BF48-5 – 防火阀和排烟阀执行器

弹簧复位执行器，适用于通风和空调系统中转角为 90° 的防火阀和排烟阀。运行期间，电机驱动阀门并张紧复位弹簧；电源中断时，弹簧的能量将阀门驱动至安全位置。

主要技术参数

• 额定电压：AC/DC 48 V；频率：50/60 Hz。
• 控制：关闭/开启。
• 电机扭矩：18 Nm；安全功能扭矩：12 Nm。
• 电机运行时间：<120 s / 90°；安全功能运行时间：16 s @ 20°C。
• 运行时功耗：11 W；静止位置功耗：3.5 W；电缆选型用功率：16 VA。
• 辅助开关：2x SPDT；切换点：5° / 80°。
• 电源和控制连接：1 m 电缆，2x 0.75 mm²（无卤）；辅助开关连接：1 m 电缆，6x 0.75 mm²（无卤）。
• 机械连接：12x12 mm 形状配合连接，非贯通式空心轴。
• 旋转角度：最大 95°；电机运动方向通过 L/R 安装方式选择。
• 带位置限位的手动操作；机械位置指示器。
• IEC/EN 防护等级：IP54；IEC/EN 保护类别：III，Safety Extra-Low Voltage (SELV)。

随附：手摇柄、指示器、防护罩以及用于 12/10 mm 形状配合连接的嵌件。根据文档，执行器由阀门制造商进行适配并安装到阀门上；Belimo 直接向安全阀制造商供货。
