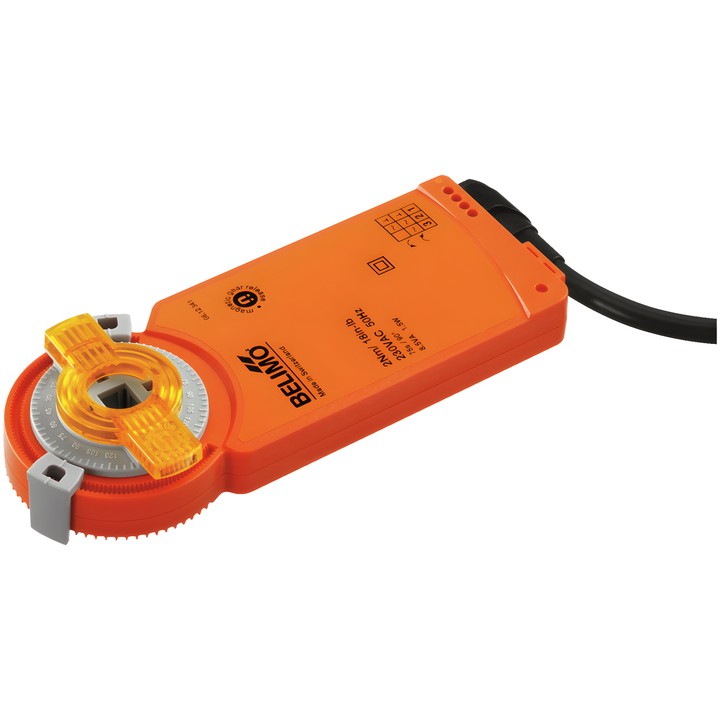

Belimo CM230G-F-R - 风阀执行器

Belimo CM230G-F-R 风阀执行器

用于调节建筑技术系统中的空气风阀。制造商标注的风阀尺寸最大约为 0.4 m²。

主要特点

• 电机扭矩：2 Nm；控制方式：Close/Open、3 点控制。
• 额定电压：AC 100...240 V；频率：50/60 Hz。
• 电机运行时间：75 s / 90°；电机旋转方向：顺时针 (cw)。
• 旋转角度：0...287.5°；通过机械限位挡块调节。
• 机械连接：8x8 mm 形状配合连接。使用磁铁进行手动调节。
• 电源和控制连接：1 m 电缆，3x 0.75 mm²。
• 运行时功耗：1.5 W；静止时：1 W；用于电缆选型：3 VA。
• IEC/EN 防护等级：IP66；IEC/EN 防护类别：II，强化绝缘。
• 环境温度：-30...50°C [-22...122°F]。

执行器直接安装在风阀轴上，并用套件随附的 Z-ARCM 防转夹固定。位置指示器内含磁铁，可在手动调节时脱开齿轮传动机构。

安装注意事项：达到 IP66 防护等级需要执行器背面紧贴风阀外壳。若旋转 180° 安装，制造商仅保证 IP54。
