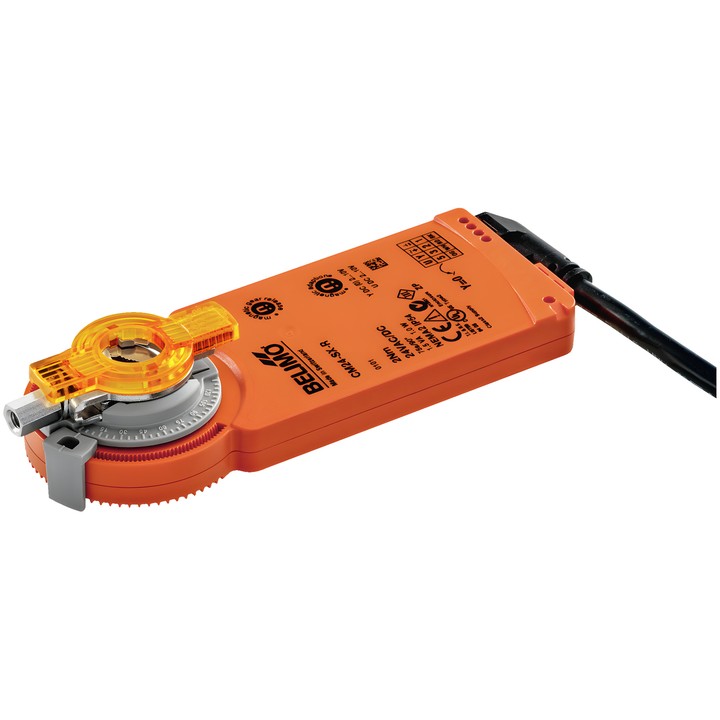

Belimo CM24-SX-R - 连续调节风阀执行器

Belimo CM24-SX-R 风阀执行器

这款连续调节执行器用于调节建筑技术系统中的风阀。根据技术数据表，它可驱动面积最大约为 0.4 m² 的空气风阀。控制信号 Y 用于确定执行器的位置，反馈电压 U 用于电气指示风阀位置。

主要特点和参数

• 电机扭矩：2 Nm；额定电压：AC/DC 24 V；频率：50/60 Hz。
• 工作范围 Y：2...10 V；位置反馈信号 U：2...10 V。
• 电机运行时间：75 s / 90°；电机旋转方向：顺时针 (cw)。
• 旋转角度：0...287.5°；通过机械限位挡块调节角度。
• 使用磁铁手动调节；通过磁铁启动设定范围适配，并在首次接通电源时自动进行。
• 机械连接：适用于 6...12.7 mm 轴的通用轴夹；电源和控制连接：1 m 电缆，4x 0.75 mm²。
• 运行时功耗：1 W；静止位置功耗：0.5 W；电缆选型功率：1.5 VA。
• IEC/EN 防护等级：IP54；IEC/EN 防护类别：III，Safety Extra-Low Voltage (SELV)。
• 环境温度：-30...50°C [-22...122°F]。

执行器直接安装在风阀轴上，并使用随产品提供的 Z-ARCM 夹扣防止转动。手动调节后，必须使用磁铁启动适配。
