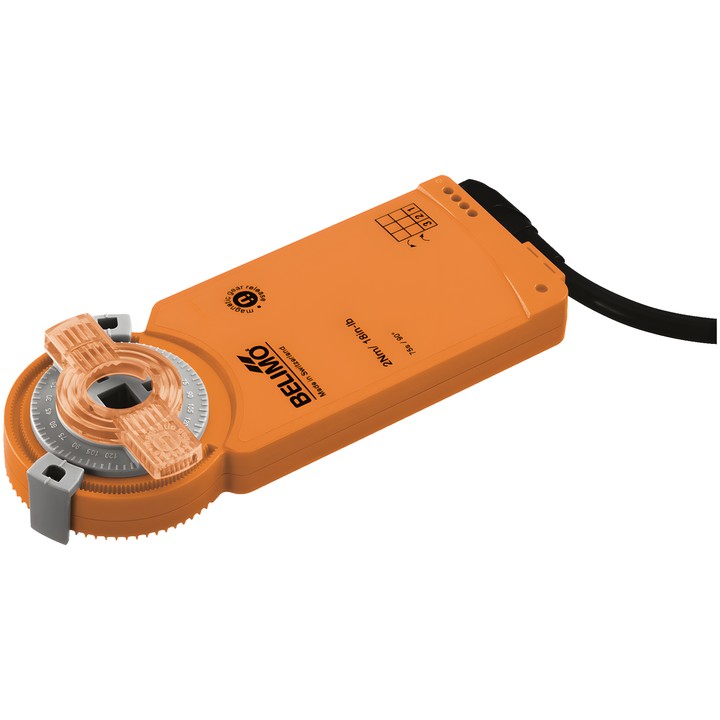

Belimo CM24G-SR-F-L - 调节型风阀执行器

Belimo CM24G-SR-F-L - 调节型风阀执行器

Belimo
zł1,141.44
含税
zł928.00 tax excluded

Belimo CM24G-SR-F-L 是一款风阀执行器，扭矩为 2 Nm，采用 AC/DC 24 V 供电，并通过 2...10 V 信号控制。它提供 2...10 V 位置反馈信号，运行时间为 75 s / 90°。

该执行器配有 8x8 mm 形状配合连接、1 m 电缆、4x 0.75 mm²，防护等级为 IEC/EN IP66。

产品暂不可用
分享

产品来货时通知我

Interested in this product? Drop us an email and we will let you know when it's available for order.

Belimo CM24G-SR-F-L 风阀执行器

这款调节型执行器用于调节建筑技术系统中的风阀。根据制造商文档，它适用于面积最大约为 0.4 m² 的空气风阀。

主要参数

  • 扭矩：2 Nm。
  • 额定电压：AC/DC 24 V；额定电压频率：50/60 Hz。
  • 工作范围 Y：2...10 V；位置反馈信号 U：2...10 V。
  • 电机运行时间：75 s / 90°；旋转角度：最大 95°，带机械限位。
  • 电机旋转方向：逆时针 (ccw)。
  • 运行时功耗：1 W；静止位置功耗：0.5 W；电缆选型用功率：1.5 VA。
  • 机械连接：8x8 mm 形状配合连接；电源和控制连接：1 m 电缆，4x 0.75 mm²。
  • 可用磁铁手动调节；机械位置指示器。
  • 防护等级 IEC/EN IP66；环境温度：-30...50°C [-22...122°F]。

为确保达到 IP66 防护等级，执行器后部必须与风阀外壳紧密贴合。若旋转 180° 安装，使执行器前部紧贴风阀外壳，则仅能达到 IP54 防护等级。

  • 品牌
    Belimo
  • 参考
    CM24G-SR-F-L

  • AC/DC 电压
    AC/DC 24 V
  • 功耗（运行）
    1 W
  • 功耗（保持）
    0.5 W
  • 额定功率
    1.5 VA
  • 电源控制连接
    电缆 1 m, 4x 0.75 mm²
  • 控制类型
    DC 2...10 V
  • 防护等级
    IP66
  • NEMA 防护等级
    NEMA 2
  • 外壳类型
    UL Enclosure Type 2
  • 手动操作
    使用磁铁
  • 运行时间（电机）
    75 s / 90°
  • 环境温度
    -30...50°C [-22...122°F]
  • 扭矩
    2 Nm
  • 运动方向 - 电机
    逆时针旋转 (ccw)
  • 旋转角度
    95°
  • 机械连接
    形状配合连接 8x8 mm
