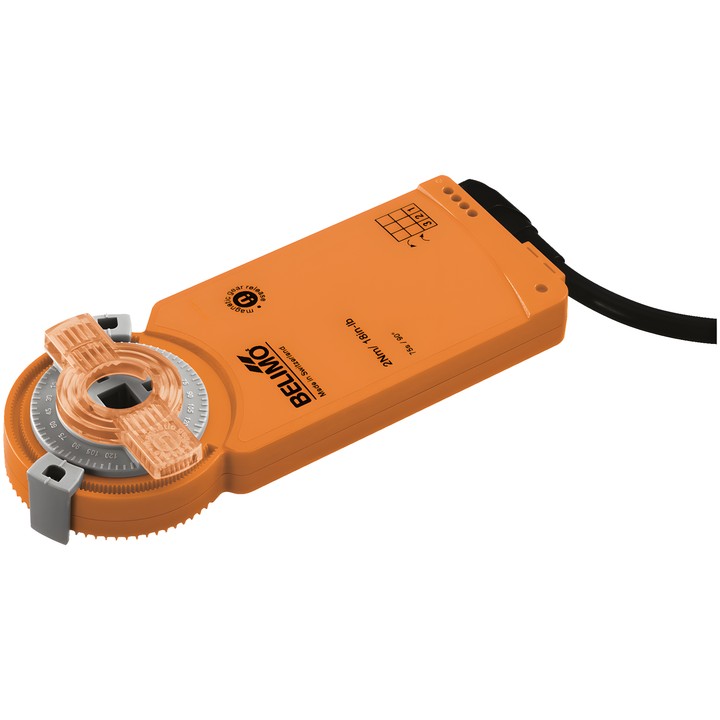

Belimo CM24G-SR-F-R - 风阀执行器

Belimo CM24G-SR-F-R – 风阀执行器

这是一款调制型执行器，用于建筑技术系统中的风阀定位。根据文档，它适用于面积最大约为 0.4 m² 的空气风阀。

主要特性

• 电机扭矩：2 Nm；额定电压：AC/DC 24 V, 50/60 Hz。
• 控制范围 Y：2...10 V；反馈信号 U：2...10 V。
• 电机运行时间：75 s / 90°；旋转角度：最大 95°，可通过机械限位器调节。
• 电机运动方向：顺时针旋转 (cw)；可使用磁铁手动调节。
• 机械连接：8x8 mm 形状配合连接；机械位置指示器。
• 电源和控制连接：1 m 电缆，4x 0.75 mm²。
• 运行时功耗：1 W；静止时：0.5 W；电缆选型功率：1.5 VA。
• IEC/EN 防护等级：IP66；IEC/EN 电气防护等级：III, Safety Extra-Low Voltage (SELV)。
• 环境温度：-30...50°C [-22...122°F]。

安装条件：为确保达到 IP66，执行器背面必须与风阀外壳紧密贴合。旋转 180° 安装时，文档仅保证 IP54。
