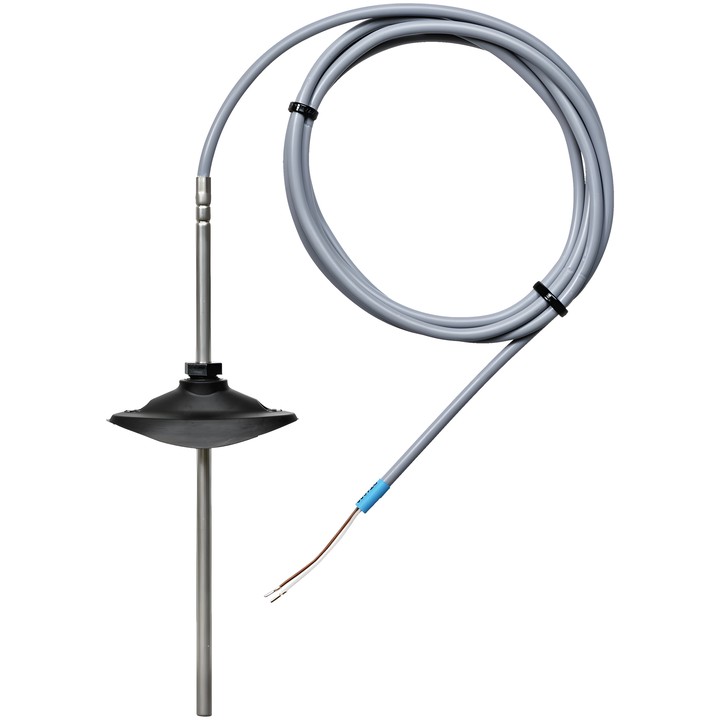

Belimo 01CT-1ALF - kabelové teplotní čidlo s montážní přírubou

Belimo 01CT-1ALF – teplotní čidlo Pt100

Kabelové pasivní čidlo pro měření teploty vzduchu ve vzduchotechnických kanálech. Model 01CT-1ALF je vybaven nerezovou sondou a kabelem PVC. Součástí dodávky je montážní příruba pro sondu o průměru 6 mm.

Hlavní technické údaje

• Výstupní signál: Pt100.
• Délka sondy: 100 mm; průměr sondy: 6 mm.
• Elektrické připojení: 2žilový kabel o délce 2 m.
• Měřicí rozsah: -35...100°C [-30...210°F].
• Měřicí proud Pt100: <1 mA @ 0°C [32°F].
• Přesnost Pt..: Class B, ±0.3°C @ 0°C [±0.5°F @ 32°F].
• Stupeň krytí: IP67 (IEC/EN) a NEMA 4X (NEMA/UL).
• Časová konstanta τ (63%) ve vzduchovém kanálu: typicky 155 s @ 0 m/s nebo 35 s @ 3 m/s.
• Montážní příruba v dodávce: A-22D-A03, plastová, pro sondu 6 mm, do max. 120°C [248°F].

Při připojování pasivního 2žilového čidla zohledněte vliv měřicího proudu a odporu kabelu na přesnost měření podle dokumentace výrobce.
