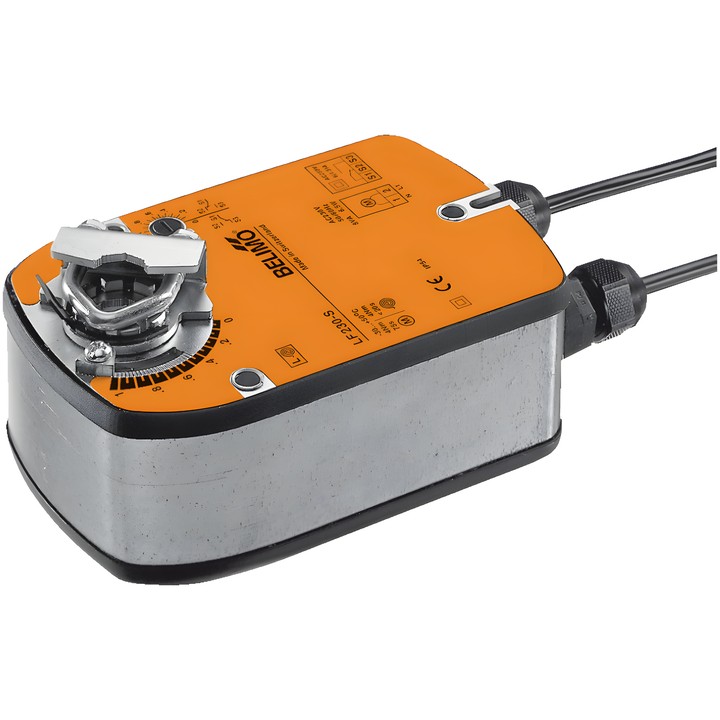

Belimo LF230-S - otočný servopohon klapek s bezpečnostní funkcí

Belimo LF230-S - otočný servopohon klapek s bezpečnostní funkcí

Belimo
904,12 zł
S DPH
735,06 zł bez daně

Otočný servopohon Belimo LF230-S pro vzduchové klapky s bezpečnostní funkcí zajištěnou vratnou pružinou. Točivý moment 4 Nm, napájení AC 100...240 V, ovládání Zavřít/Otevřít a vestavěný pomocný spínač 1x SPDT.

Doba chodu motoru je 75 s / 90° a stupeň krytí je IP54.

Dodání přibližně za 14 dní
Sdílet

Belimo LF230-S

Otočný servopohon pro regulaci klapek v technických systémech budov. Během provozu motor nastaví klapku do pracovní polohy a napne vratnou pružinu. Při přerušení napájení pružina přesune klapku do bezpečnostní polohy. Výrobek je určen pro vzduchové klapky o ploše do cca 0.8 m².

Hlavní vlastnosti a parametry

  • Točivý moment motoru a bezpečnostní funkce: 4 Nm.
  • Jmenovité napětí: AC 100...240 V; frekvence: 50/60 Hz.
  • Ovládání: Zavřít/Otevřít.
  • Doba chodu motoru: 75 s / 90°; doba chodu bezpečnostní funkce: <20 s @ -20...50°C, <60 s @ -30°C.
  • Vestavěný pomocný spínač: 1x SPDT, 0...100%.
  • Příkon při pohybu: 3.5 W; v klidu: 2 W; pro dimenzování kabelů: 6.5 VA.
  • Úhel otáčení: max. 95°; nastavení pomocí integrovaného mechanického dorazu.
  • Montáž na hřídel klapky: univerzální svorka 8...16 mm; mechanický ukazatel polohy.
  • Připojení napájení a ovládání: kabel 1 m, 2x 0.75 mm²; připojení pomocného spínače: kabel 1 m, 3x 0.75 mm².
  • Stupeň krytí: IP54; okolní teplota: -30...50°C [-22...122°F].

  • Značka
    Belimo
  • Kód
    LF230-S
  • ean13
    7630498103872

  • Napětí AC/DC
    AC 100...240 V
  • Připojení pomocného kontaktu
    Kabel 1 m, 3x 0.75 mm²
  • Příkon (v provozu)
    3.5 W
  • Příkon (přidržování)
    2 W
  • Jmenovitý výkon
    6.5 VA
  • Připojení řízení napájení
    Kabel 1 m, 2x 0,75 mm²
  • Typ ovládání
    Zavřít/Otevřít
  • Stupeň krytí
    IP54
  • Ruční ovládání
    Ne
  • Doba pohybu (motor)
    75 s / 90°
  • Doba pohybu (bezpečnostní funkce)
    ＜20 s
  • Okolní teplota
    -30...50°C [-22...122°F]
  • Pomocné kontakty
    1x SPDT
  • Krouticí moment
    4 Nm
  • Směr pohybu – motor
    Volitelné montáží vlevo/vpravo
  • Úhel otáčení
    95°
  • Mechanické připojení
    Univerzální svorka 8...16 mm
  • Směr otáčení (bezpečnostní funkce)
    Lze zvolit montáží L/R

Techniczna karta katalogowa

Ke stažení (628.01KB)

Instrukcja montażu

Ke stažení (545.19KB)

Techniczna karta katalogowa – LF230-S

Ke stažení (632.04KB)

EU Declaration of Conformity – LF230-S

Ke stažení (39.63KB)

Environmental Declaration – LF..

Ke stažení (71.96KB)
