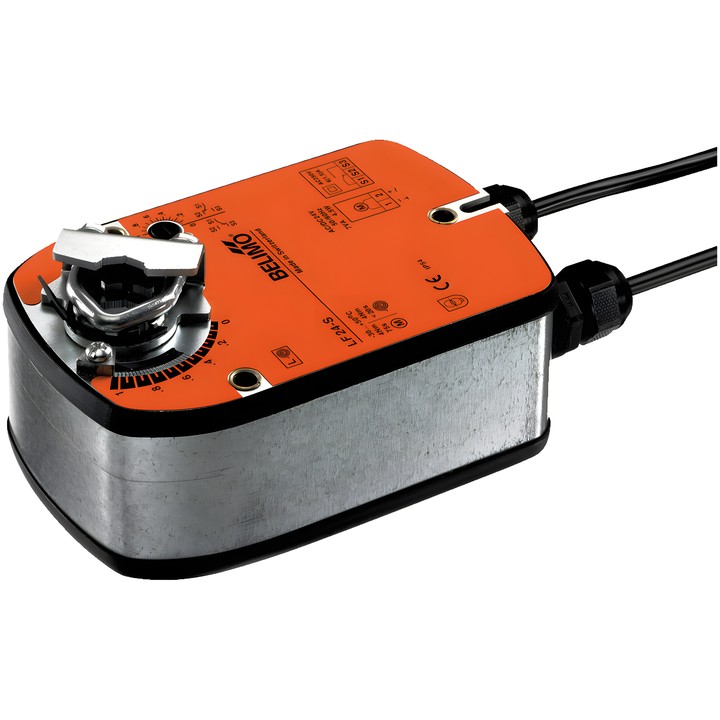

Belimo LF24-S - otočný servopohon klapek s bezpečnostní funkcí

Belimo LF24-S – servopohon klapek

Otočný servopohon s bezpečnostní funkcí je určen k polohování klapek v technických systémech budov. Během provozu napíná vratnou pružinu; při přerušení napájení energie pružiny přestaví klapku do bezpečnostní polohy.

Hlavní vlastnosti a parametry

• Moment motoru a bezpečnostní funkce: 4 Nm.
• Jmenovité napětí: AC/DC 24 V; ovládání: Zavřít/Otevřít.
• Doba chodu motoru: 75 s / 90°; doba chodu bezpečnostní funkce: <20 s při -20...50°C a <60 s při -30°C.
• Integrovaný pomocný kontakt: 1x SPDT, nastavitelný v rozsahu 0...100%.
• Úhel otáčení: max. 95°; nastavení pomocí integrovaného mechanického dorazu.
• Mechanické připojení: univerzální svorka 8...16 mm; směr pohybu motoru a bezpečnostní funkce se volí montáží L/P.
• Příkon během pohybu: 5 W; v klidu: 2.5 W; dimenzační výkon: 7 VA.
• Připojení napájení a ovládání: kabel 1 m, 2x 0.75 mm²; připojení pomocného kontaktu: kabel 1 m, 3x 0.75 mm².
• Stupeň krytí: IP54; teplota okolí: -30...50°C [-22...122°F].
