Belimo LH230A100 - lineární pohon 150 N

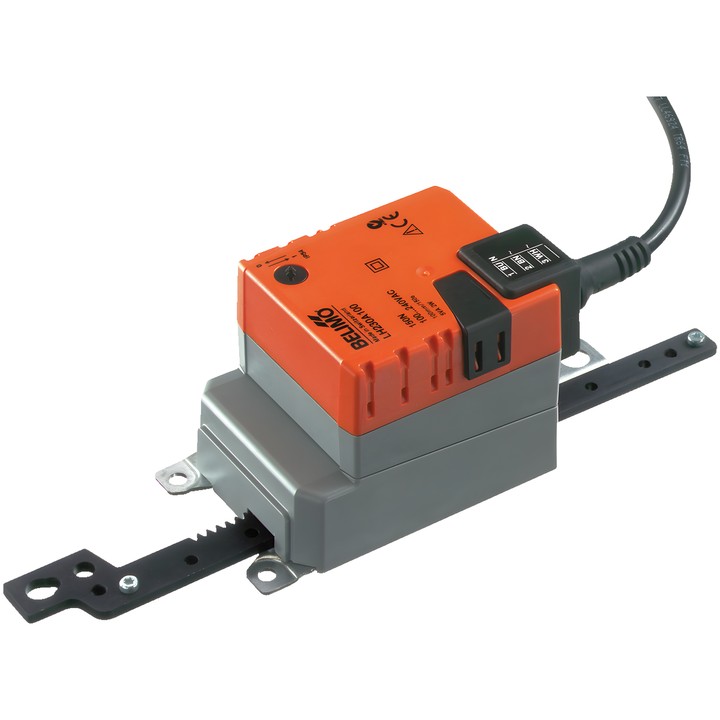

Lineární pohon Belimo LH230A100

Tento model je určen k regulaci klapek a šoupátek ve stacionárních instalacích vytápění, větrání a klimatizace. Podle technického listu podporuje vzduchové klapky s plochou do přibližně 1 m².

Hlavní vlastnosti a parametry

• Síla motoru: 150 N.
• Jmenovité napětí: AC 100...240 V; frekvence: 50/60 Hz.
• Řízení: Zavřít/Otevřít, tříbodové.
• Zdvih: 100 mm; max. 100 mm, nastavitelný po 20 mm. Zdvih je na obou stranách omezen mechanickými dorazy.
• Doba chodu motoru: 150 s / 100 mm.
• Směr pohybu se volí přepínačem 0 (vysunutý) / 1 (zasunutý).
• Ruční přestavení tlačítkem s možností aretace.
• Příkon: 2 W během pohybu, 1 W v klidové poloze; dimenzační výkon pro volbu vodičů: 5 VA.
• Připojení napájení a řízení: kabel 1 m, 3x 0.75 mm².
• Stupeň krytí IEC/EN IP54; třída ochrany IEC/EN II, zesílená izolace.
• Teplota okolí: -30...50°C [-22...122°F].

Pohon je chráněn proti přetížení a po dosažení koncové polohy se automaticky zastaví. Montáž při výskytu příčných sil vyžaduje použití vhodné otočné podpěry a spojovacího prvku podle pokynů výrobce.
