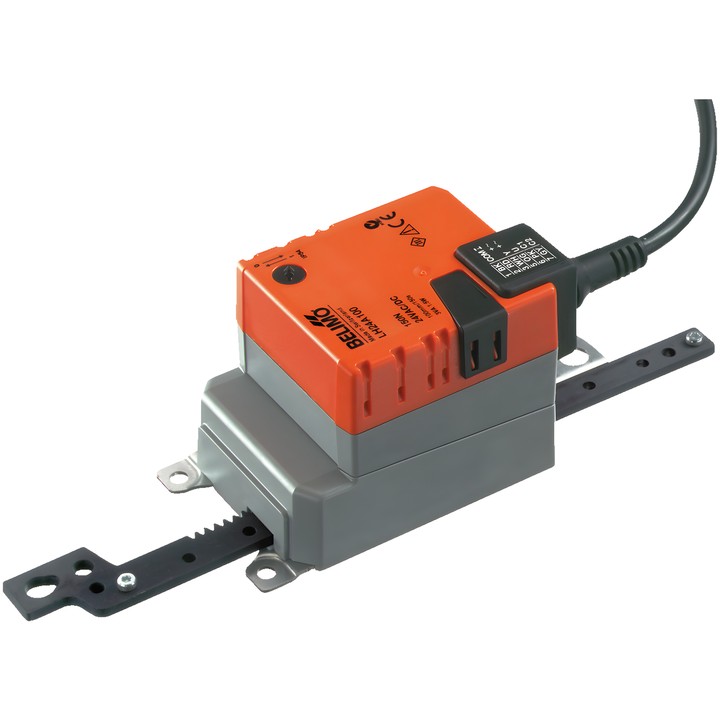

Belimo LH24A100 – lineární pohon

Pohon určený k regulaci klapek a šoupátek v technických instalacích budov. Podle technického listu může ovládat vzduchové klapky o ploše až přibližně 1 m².

Hlavní vlastnosti a parametry

• Síla pohonu: 150 N.
• Jmenovité napětí: AC/DC 24 V; frekvence: 50/60 Hz.
• Řízení: Zavřít/Otevřít, tříbodové.
• Zdvih: 100 mm; max. 100 mm, nastavitelný po 20 mm. Zdvih lze z obou stran omezit mechanickými dorazy.
• Doba chodu motoru: 150 s / 100 mm.
• Příkon při provozu: 1.5 W; v klidové poloze: 0.5 W; dimenzační výkon pro vodiče: 3 VA.
• Připojení napájení a řízení: kabel 1 m, 3x 0.75 mm².
• Směr pohybu se volí přepínačem 0 (vysunutý) / 1 (zasunutý).
• Ruční přestavení tlačítkem s možností aretace.
• Stupeň krytí IEC/EN IP54; třída ochrany IEC/EN III, Safety Extra-Low Voltage (SELV).
• Teplota okolí: -30...50°C [-22...122°F].

Pohon je chráněn proti přetížení a po dosažení koncové polohy se automaticky zastaví. Napájení musí být zajištěno přes oddělovací transformátor.
