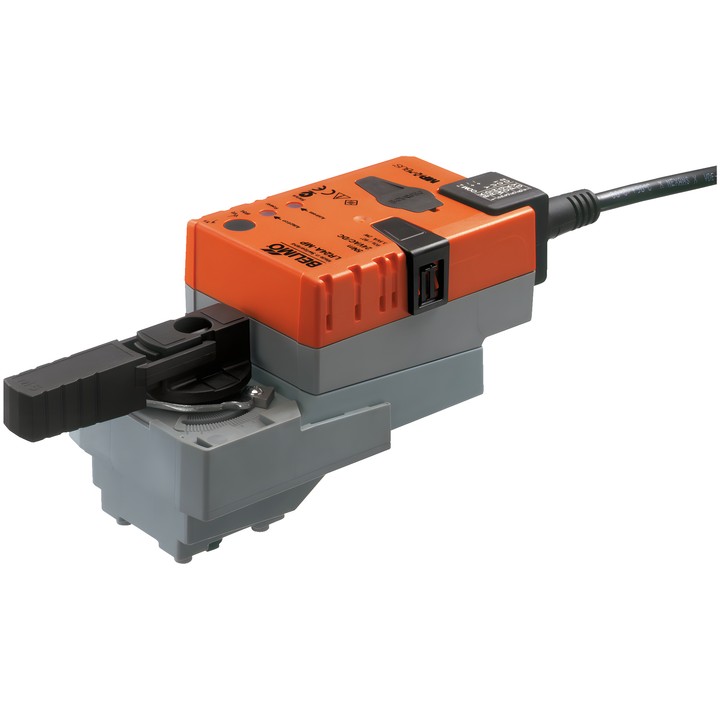

Belimo NR24A-KNX - otočný pohon pro kulové ventily

Otočný pohon Belimo NR24A-KNX

NR24A-KNX je komunikační otočný pohon pro kulové ventily. Integrované rozhraní KNX (S-Mode) umožňuje jeho připojení k zařízením KNX s odpovídajícími datovými body. Aplikace KNX podporuje 2- a 3cestné ventily s jednou žádanou hodnotou a 6cestné ventily ve 4trubkových instalacích se dvěma žádanými hodnotami pro vytápění a chlazení.

Hlavní vlastnosti a parametry

• Krouticí moment motoru: 10 Nm; jmenovité napětí: AC/DC 24 V, 50/60 Hz.
• Komunikace: KNX (S-Mode); komunikační médium: KNX TP.
• Doba chodu motoru: 90 s / 90°; nastavitelná doba chodu: 45...170 s.
• Příkon za provozu: 3.5 W; v klidovém stavu: 1.2 W; dimenzovací příkon: 6 VA.
• Připojení napájení a ovládání: kabel 1 m, 6x 0.75 mm².
• Možnost připojení pasivního nebo aktivního snímače či spínacího kontaktu a předání signálu do KNX.
• Integrovaná aplikace KNX pro 6cestný ventil a monitorování kondenzace pomocí snímače připojeného ke vstupu pohonu.
• Ruční přestavení tlačítkem s možností aretace; mechanické omezovače úhlu natočení a ukazatel polohy.
• Adaptace rozsahu nastavení při prvním zapnutí napájení; možnost konfigurace pomocí Belimo Assistant 2.
• Stupeň krytí IEC/EN: IP54; třída ochrany IEC/EN: III, Safety Extra-Low Voltage (SELV).
