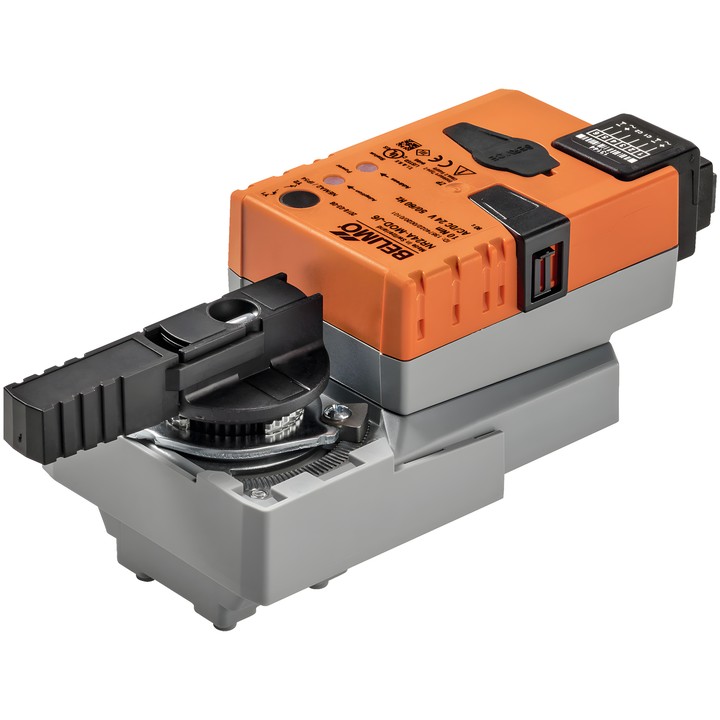

Belimo NR24A-MOD-J6 - otočný pohon pro kulové kohouty

Belimo NR24A-MOD-J6 je komunikační otočný pohon pro kulové kohouty. Integrované rozhraní přijímá digitální řídicí signál prostřednictvím BACnet MS/TP nebo Modbus RTU a předává aktuální stav.

Hlavní vlastnosti a parametry

• Točivý moment motoru: 10 Nm.
• Jmenovité napětí: AC/DC 24 V; frekvence: 50/60 Hz.
• Rozsah jmenovitého napětí: AC 19.2...28.8 V / DC 21.6...28.8 V.
• Komunikace: BACnet MS/TP, Modbus RTU (výchozí nastavení).
• Doba chodu motoru: 90 s / 90°; nastavitelný rozsah: 45...170 s.
• Příkon při provozu: 3.5 W; v klidové poloze: 1.4 W; pro dimenzování vodičů: 6 VA.
• Připojení napájení a ovládání: zásuvka RJ12.
• Ruční přestavení tlačítkem s možností aretace; mechanické dorazy úhlu otáčení a mechanický ukazatel polohy.
• Adaptace rozsahu nastavení při prvním připojení napájení; lze ji spustit také ručně.
• Stupeň krytí IEC/EN: IP40; IP54 při použití ochranné krytky nebo ochranné průchodky zásuvky RJ12. Třída ochrany IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Teplota okolí: -30...50°C [-22...122°F].

Parametry zařízení lze upravovat pomocí Belimo Assistant 2. Pohon se montuje přímo na kulový kohout pomocí jednoho centrálního šroubu.
