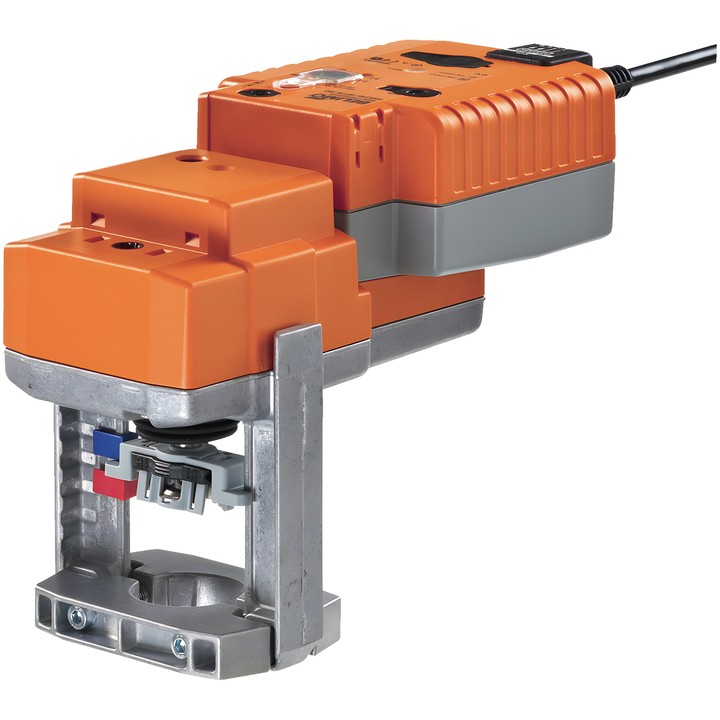

Belimo NVK24A-MOD - pohon pro sedlové ventily s bezpečnostní funkcí

Belimo NVK24A-MOD – pohon pro sedlové ventily

Komunikační pohon pro 2cestné a 3cestné sedlové ventily. Při přerušení napájení využívá uloženou elektrickou energii k přesunu ventilu do zvolené bezpečnostní polohy.

Hlavní vlastnosti a parametry

• Síla pohonu: 1000 N; zdvih: 20 mm.
• Jmenovité napětí: AC/DC 24 V; frekvence: 50/60 Hz.
• Komunikace: BACnet MS/TP, Modbus RTU, MP-Bus; modulační, komunikační a hybridní řízení.
• Pracovní rozsah Y: 2...10 V; nastavitelný pracovní rozsah Y: 0.5...10 V; zpětnovazební signál U: 2...10 V.
• Doba chodu motoru: 150 s / 20 mm, s možností nastavení 90...150 s; doba chodu do bezpečnostní polohy: 35 s / 20 mm.
• Bezpečnostní polohu lze nastavit v rozsahu 0...100% zdvihu po 10% pomocí otočného ovladače POP; tovární doba překlenutí výpadku napájení (PF): 2 s, nastavitelná v rozsahu 0...10 s.
• Možnost připojit pasivní, aktivní nebo přepínacím kontaktem vybavený snímač a přenášet jeho signál po sběrnici.
• Ruční přestavení tlačítkem; adaptaci rozsahu zdvihu lze spustit ručně nebo automaticky při prvním zapnutí napájení.
• Příkon při pohybu: 2.5 W; v klidu: 1.5 W; dimenzační výkon: 6 VA.
• Připojení napájení a řízení: kabel 1 m, 6x 0.75 mm²; stupeň krytí IEC/EN IP54.
