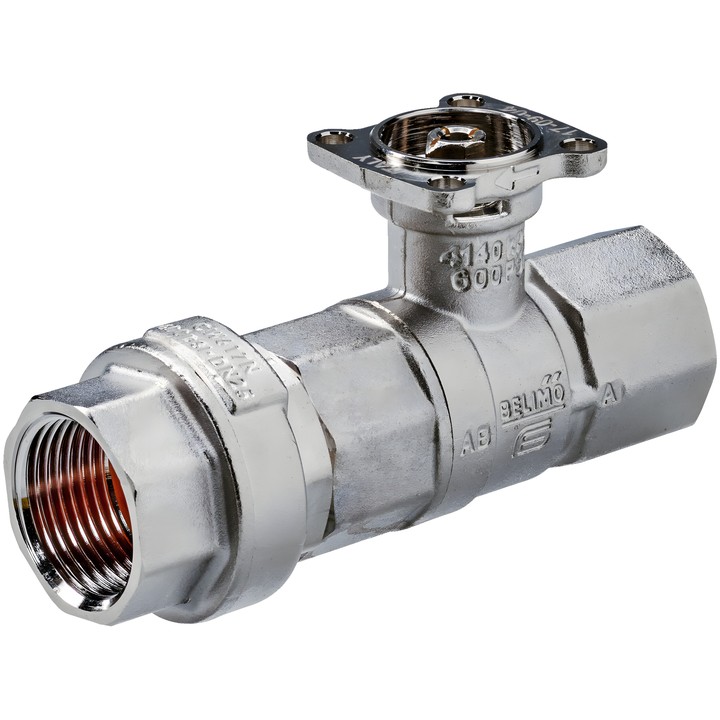

Belimo R225FL-J - 2cestný ventil s omezením průtoku PI

Belimo R225FL-J – technické údaje

2cestný kulový ventil s integrovaným omezovačem průtoku PI, určený pro uzavřené vodní systémy. V rozsahu diferenčního tlaku 20...280 kPa udržuje omezovač konstantní průtok při otevření ventilu o 90°.

• Jmenovitá světlost: DN 25; jmenovitý tlak: PN 25.
• Připojení: vnitřní závit Rp 1".
• Jmenovitý průtok V'nom: 3600 l/h (1.00 l/s).
• Médium: voda; teplota média: 2...60°C [36...140°F].
• Diferenční tlak: ∆p 20...280 kPa; pro tichý provoz se doporučuje 50 kPa.
• Zavírací tlak: 520 kPa.
• Těsnost: těsné proti vzduchovým bublinám, třída těsnosti A (EN 12266-1).
• Těleso a vřeteno: poniklovaná mosaz; uzavírací prvek: pochromovaná mosaz.
• Úhel otáčení: 90°.

Pokyny k montáži

Přípustná montážní poloha: od svislé po vodorovnou vzhledem ke vřetenu. Nemontujte se vřetenem směřujícím dolů. Dodržujte směr průtoku vyznačený šipkou na tělese.
