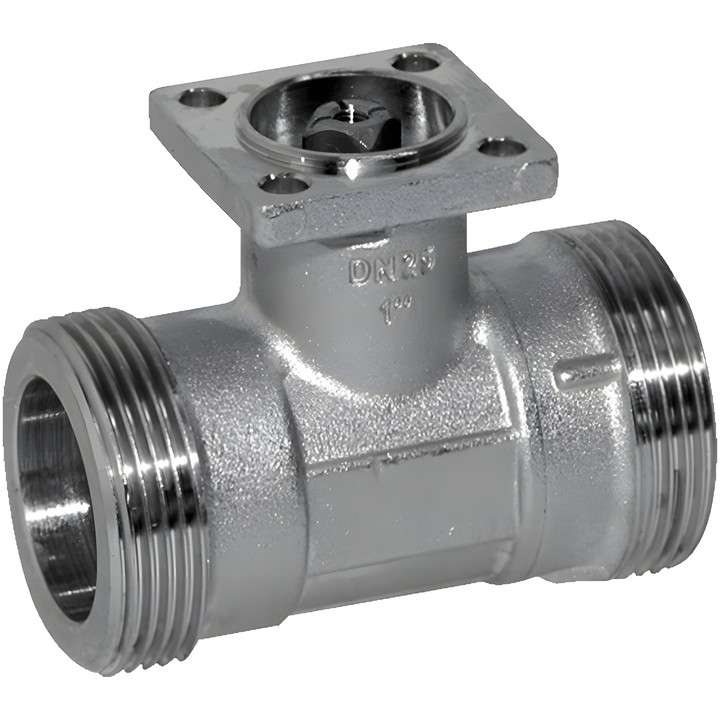

Belimo R417 - 2cestný regulační kulový ventil s charakteristikou

Belimo R417 – 2cestný regulační ventil

Regulační ventil s regulační clonou pro otevřené a uzavřené vodní systémy. Clona zajišťuje ekviprocentní charakteristiku průtoku. Ventil ovládá otočný servopohon.

Hlavní technické údaje

• Provedení: 2cestné; DN 20; PN 40.
• Připojení potrubí: vnější závit G 1 1/4", podle ISO 228-1.
• Kvs: 4 m³/h; ∆pmax 200 kPa; uzavírací tlak: 1400 kPa.
• Médium: voda, voda s maximálně 50 % obj. glykolu.
• Teplota média: -10...100°C [14...212°F].
• Charakteristika průtoku: ekviprocentní; přípustná netěsnost: bublinotěsné provedení, třída těsnosti A.
• Těleso: poniklovaná mosaz; uzavírací prvek a vřeteno: nerezová ocel.
• Úhel otáčení: 90°; pracovní rozsah: 15...90°.

Pokyny k montáži

Přípustná montážní poloha: od svislé po vodorovnou vzhledem ke vřetenu. Montáž se vřetenem směřujícím dolů není přípustná. Dodržte směr průtoku vyznačený šipkou na tělese.

Při teplotě média -10...2°C se doporučuje prodloužit krk ventilu. Přípustná teplota média může záviset na typu servopohonu; omezení jsou uvedena v katalogových listech servopohonů.
