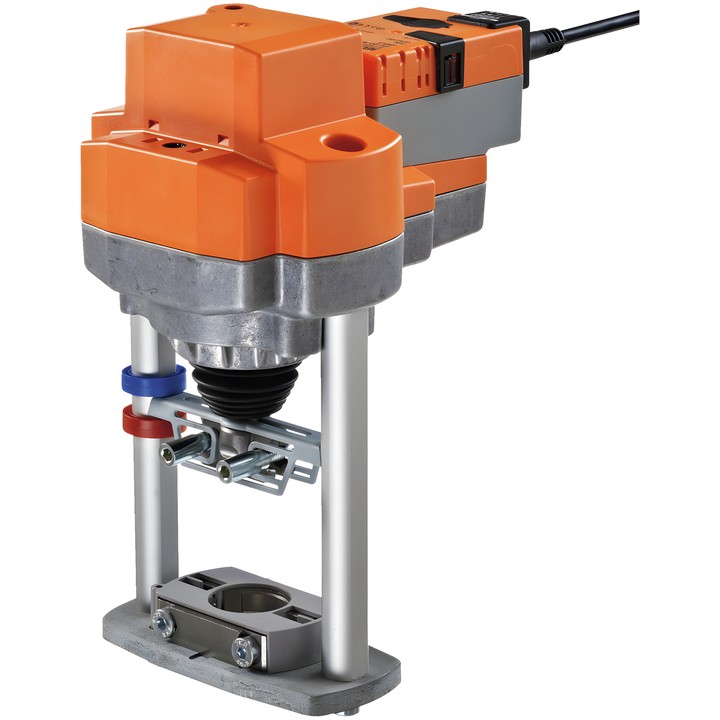

Belimo RV24A-SR - pohon pro sedlové ventily

Pohon Belimo RV24A-SR

Modulační lineární pohon pro 2- a 3cestné sedlové ventily. Řídicí signál Y určuje polohu pohonu a zpětnovazební napětí U slouží k elektrické indikaci jeho polohy.

Hlavní vlastnosti a parametry

• Síla pohonu: 4500 N; zdvih: 50 mm.
• Jmenovité napětí: AC/DC 24 V; frekvence: 50/60 Hz.
• Provozní rozsah Y: 2...10 V; zpětnovazební signál polohy U: 2...10 V.
• Doba přestavení: 150 s / 50 mm.
• Příkon za provozu: 6 W; v klidu: 1.5 W; dimenzační výkon pro kabeláž: 11 VA.
• Připojení napájení a řízení: kabel 1 m, 4x 0.75 mm².
• Ruční přestavení tlačítkem s možností aretace; mechanický ukazatel polohy.
• Adaptace rozsahu nastavení: ruční, automatická při prvním zapnutí napájení.
• Stupeň krytí IEC/EN: IP54; třída ochrany IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Teplota okolí: 0...50°C [32...122°F].

Pohon je určen pro stacionární systémy vytápění, větrání a klimatizace. Přímá montáž na ventil se provádí pomocí upínacích čelistí.
