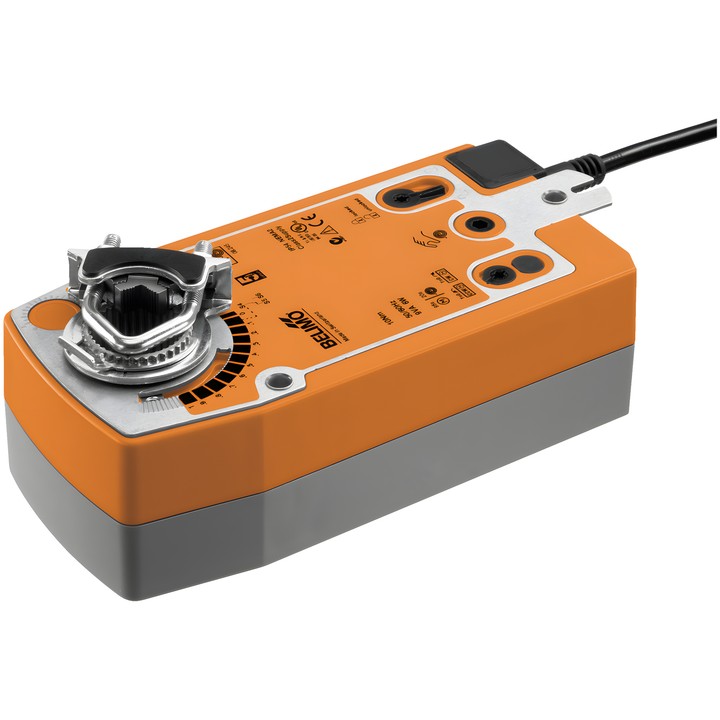

Belimo SFA - otočný servopohon klapek s bezpečnostní funkcí

Belimo SFA - otočný servopohon klapek s bezpečnostní funkcí

Belimo
1 293,89 zł
S DPH
1 051,94 zł bez daně

Otočný servopohon Belimo SFA pro vzduchové klapky s bezpečnostní funkcí zajištěnou vratnou pružinou. Točivý moment 20 Nm, napájení AC 24...240 V / DC 24...125 V a ovládání Otevřít/Zavřít.

Doba chodu motoru je 75 s / 90° a stupeň krytí je IP54.

Dodání přibližně za 14 dní
Sdílet

Belimo SFA – servopohon vzduchových klapek

Otočný servopohon s bezpečnostní funkcí pro polohování klapek v technických systémech budov. Během provozu servopohon nastavuje klapku a napíná vratnou pružinu; při přerušení napájení pružina přesune klapku do bezpečnostní polohy. Podle technického listu je určen pro vzduchové klapky o ploše až přibližně 4 m².

Hlavní technické údaje

  • Točivý moment motoru a bezpečnostní funkce: 20 Nm.
  • Jmenovité napětí: AC 24...240 V / DC 24...125 V; frekvence jmenovitého napětí: 50/60 Hz.
  • Ovládání: Otevřít/Zavřít.
  • Doba chodu motoru: 75 s / 90°; doba chodu bezpečnostní funkce: <20 s @ -20...50°C, <60 s @ -30°C.
  • Úhel otočení: max. 95°, nastavitelný pomocí mechanických dorazů.
  • Mechanické připojení: univerzální svěrka 10...25.4 mm; směr pohybu motoru a bezpečnostní funkce se volí montáží L/P.
  • Ruční přestavení pomocí kliky a blokovacího spínače; mechanický ukazatel polohy.
  • Příkon během pohybu: 7 W; v klidové poloze: 3.5 W; dimenzovací výkon pro výběr kabelu: 18 VA.
  • Připojení napájení a ovládání: kabel 1 m, 2x 0.75 mm².
  • Stupeň krytí: IP54; okolní teplota: -30...50°C [-22...122°F].

  • Značka
    Belimo
  • Kód
    SFA
  • ean13
    7630498114137

  • Napětí AC/DC
    AC 24...240 V / DC 24...125 V
  • Příkon (v provozu)
    7 W
  • Příkon (přidržování)
    3.5 W
  • Jmenovitý výkon
    18 VA
  • Připojení řízení napájení
    Kabel 1 m, 2x 0,75 mm²
  • Typ ovládání
    Zavřít/Otevřít
  • Stupeň krytí
    IP54
  • Stupeň krytí NEMA
    NEMA 2
  • Typ krytu
    UL Enclosure Type 2
  • Ruční ovládání
    Pomocí kliky a blokovacího spínače
  • Doba pohybu (motor)
    75 s / 90°
  • Doba pohybu (bezpečnostní funkce)
    ＜20 s
  • Okolní teplota
    -30...50°C [-22...122°F]
  • Krouticí moment
    20 Nm
  • Směr pohybu – motor
    Volitelné montáží vlevo/vpravo
  • Úhel otáčení
    95°
  • Mechanické připojení
    Univerzální svorka 10...25.4 mm
  • Směr otáčení (bezpečnostní funkce)
    Lze zvolit montáží L/R

Techniczna karta katalogowa

Ke stažení (1.15MB)

Instrukcja montażu

Ke stažení (1.63MB)

EU Declaration of Conformity – SFA

Ke stažení (308.18KB)

Environmental Declaration – SF..

Ke stažení (72.35KB)
