Belimo SH230A100 - lineární pohon klapek

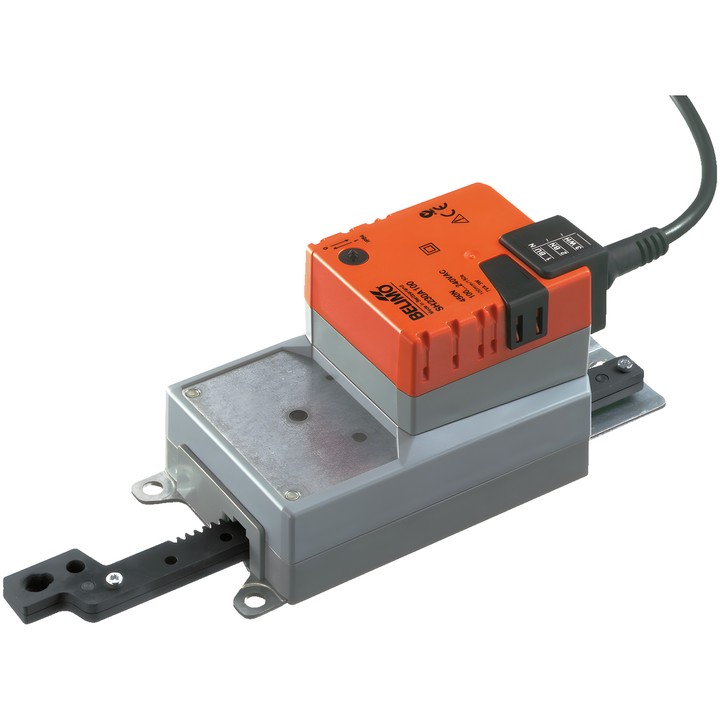

Lineární pohon Belimo SH230A100

Model SH230A100 slouží k regulaci vzduchových klapek a šoupat v technických zařízeních budov. Podle technického listu je určen pro vzduchové klapky o ploše až přibližně 3 m².

Hlavní vlastnosti a parametry

• Ovládací síla: 450 N.
• Jmenovité napětí: AC 100...240 V; frekvence: 50/60 Hz.
• Řízení: Zavřít/Otevřít, tříbodové.
• Zdvih: 100 mm; max. 100 mm, nastavitelný po 20 mm. Zdvih lze omezit z obou stran mechanickými dorazy.
• Doba chodu motoru: 150 s / 100 mm.
• Příkon při provozu: 3 W; v klidové poloze: 0.6 W; výkon pro dimenzování kabelů: 7 VA.
• Směr pohybu se volí přepínačem 0 (vysunutý) / 1 (zasunutý).
• Ruční přestavení tlačítkem s možností zajištění.
• Připojení napájení a řízení: kabel 1 m, 3x 0.75 mm².
• Stupeň krytí IEC/EN: IP54; třída ochrany IEC/EN: II, zesílená izolace.
• Teplota okolí: -30...50°C [-22...122°F].

Pohon je chráněn proti přetížení a po dosažení koncového dorazu se automaticky zastaví. Při montáži je nutné zohlednit doporučení výrobce týkající se příčných sil.
