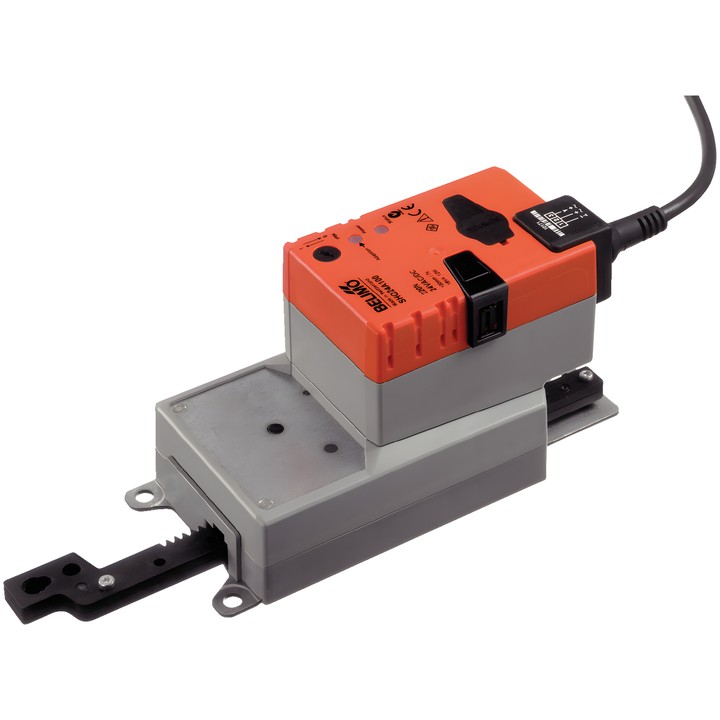

Belimo SHQ24A100 - lineární pohon AC/DC 24 V, 200 N

Belimo SHQ24A100 – lineární pohon

Pohon pro polohování klapek a šoupátkových ventilů v technických systémech budov. Ovládání Zavřít/Otevřít není vhodné pro tříbodové řízení.

Hlavní vlastnosti a parametry

• Síla pohonu: 200 N; velikost vzduchové klapky až cca 1.3 m².
• Jmenovité napětí: AC/DC 24 V; frekvence jmenovitého napětí: 50/60 Hz.
• Příkon při provozu: 13 W; v klidu: 2 W; výkon pro dimenzování vodičů: 23 VA.
• Zdvih: 100 mm; max. 100 mm, nastavitelný po 20 mm; minimální zdvih: 40 mm. Zdvih je z obou stran omezen mechanickými dorazy.
• Doba chodu motoru: 7 s / 100 mm.
• Směr pohybu se volí přepínačem 0 (vysunutý) / 1 (zasunutý).
• Ruční ovládání tlačítkem s možností aretace.
• Připojení napájení a řízení: kabel 1 m, 3x 0.75 mm².
• Stupeň krytí IEC/EN: IP54; třída ochrany IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Teplota okolí: -30...40°C [-22...104°F].

Pohon je chráněn proti přetížení a po dosažení dorazu se automaticky zastaví. Při prvním zapnutí napájení přizpůsobí pracovní rozsah mechanicky nastavenému zdvihu; přizpůsobení je nutné také po změně omezení zdvihu.
