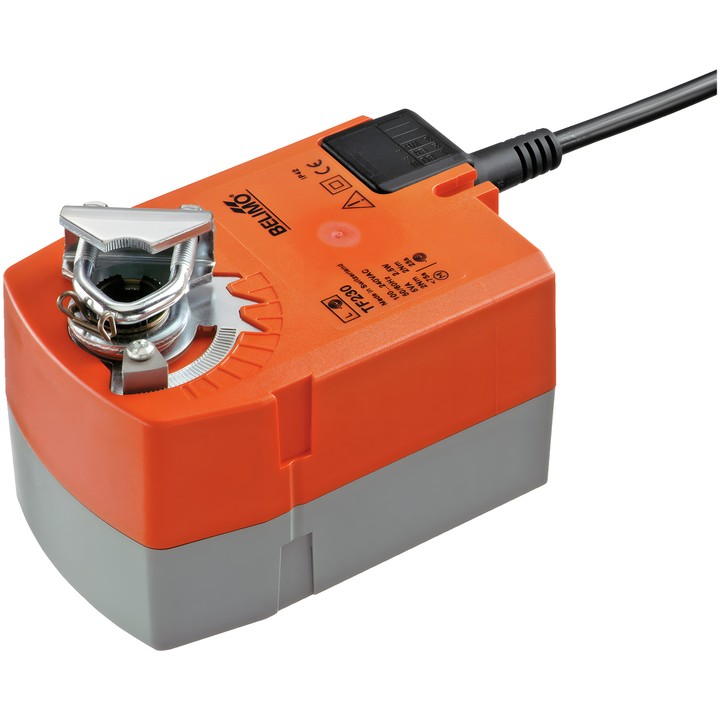

Belimo TF230 - otočný pohon klapek s vratnou pružinou

Belimo TF230 - otočný pohon klapek s vratnou pružinou

Belimo
642,18 zł
S DPH
522,10 zł bez daně

Belimo TF230 je otočný pohon klapek s bezpečnostní funkcí a řízením Otevřít/Zavřít. Točivý moment motoru činí 2.5 Nm, jmenovité napětí je AC 100...240 V a doba chodu motoru je 75 s / 90°.

Při přerušení napájení pružina přesune klapku do bezpečnostní polohy. Doba chodu bezpečnostní funkce činí <25 s / 90°.

Dodání přibližně za 14 dní
Sdílet

Pohon Belimo TF230

TF230 je otočný pohon s bezpečnostní funkcí určený k polohování klapek v technických systémech budov. Podle technického listu může ovládat vzduchové klapky o ploše až cca 0.5 m². Během provozu motor přestavuje klapku a napíná vratnou pružinu; přerušení napájení způsobí návrat do bezpečnostní polohy.

Hlavní vlastnosti a parametry

  • Točivý moment motoru a bezpečnostní funkce: 2.5 Nm.
  • Jmenovité napětí: AC 100...240 V; frekvence: 50/60 Hz.
  • Řízení: Otevřít/Zavřít.
  • Doba chodu motoru: 75 s / 90°; doba chodu bezpečnostní funkce: <25 s / 90°.
  • Úhel otáčení: max. 95°; nastavitelný mechanickým dorazem.
  • Univerzální svorka hřídele: 6...12.7 mm; mechanický ukazatel polohy.
  • Připojení napájení a řízení: kabel 1 m, 2x 0.75 mm².
  • Příkon za provozu: 2.5 W; v klidovém stavu: 1.5 W; pro dimenzování vodičů: 5 VA.
  • Stupeň krytí: IP42; okolní teplota: -30...50°C [-22...122°F].

Směr pohybu motoru a bezpečnostní funkce se volí montáží L/P. Pohon nemá funkci ručního přestavení.

  • Značka
    Belimo
  • Kód
    TF230
  • ean13
    7630498115646

  • Napětí AC/DC
    AC 100...240 V
  • Příkon (v provozu)
    2.5 W
  • Příkon (přidržování)
    1.5 W
  • Jmenovitý výkon
    5 VA
  • Připojení řízení napájení
    Kabel 1 m, 2x 0,75 mm²
  • Typ ovládání
    Zavřít/Otevřít
  • Stupeň krytí
    IP42
  • Ruční ovládání
    Ne
  • Doba pohybu (motor)
    75 s / 90°
  • Doba pohybu (bezpečnostní funkce)
    ＜25 s
  • Okolní teplota
    -30...50°C [-22...122°F]
  • Krouticí moment
    2.5 Nm
  • Směr pohybu – motor
    Volitelné montáží vlevo/vpravo
  • Úhel otáčení
    95°
  • Mechanické připojení
    Univerzální svorka 6...12.7 mm
  • Směr otáčení (bezpečnostní funkce)
    Lze zvolit montáží L/R
