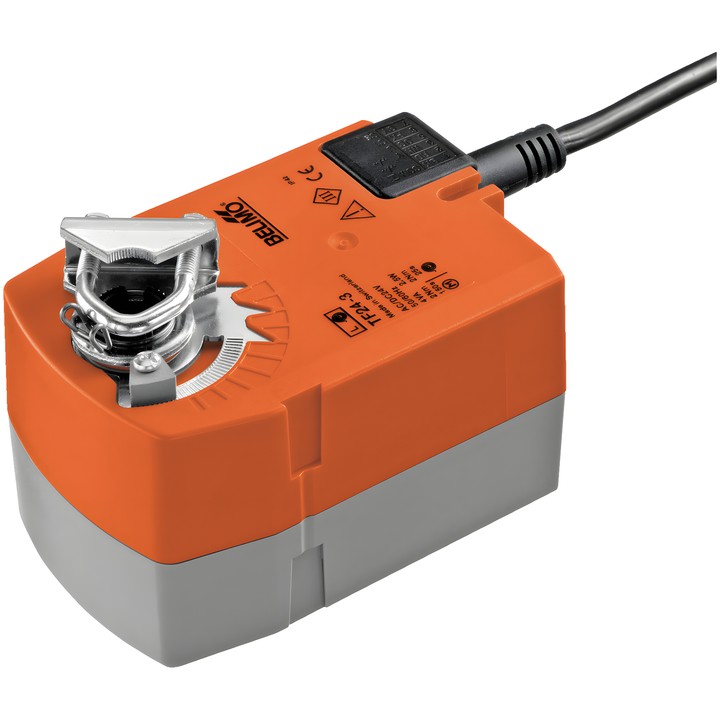

Belimo TF24-3 - otočný pohon klapek s vratnou pružinou

Belimo TF24-3 - otočný pohon klapek s vratnou pružinou

Belimo
741,62 zł
S DPH
602,94 zł bez daně

Otočný pohon Belimo TF24-3 s bezpečnostní funkcí pro regulaci klapek v technických systémech budov. Točivý moment 2.5 Nm, napájení AC/DC 24 V a 3bodové řízení.

Doba chodu motoru je 150 s / 90°. Při přerušení napájení pružina přestaví klapku do bezpečnostní polohy.

Dodání přibližně za 14 dní
Sdílet

Belimo TF24-3

Otočný pohon s bezpečnostní funkcí určený k regulaci klapek ve stacionárních systémech vytápění, větrání a klimatizace. Určen pro vzduchové klapky s plochou do přibližně 0.5 m². 3bodový signál řídí pohyb motoru a při přerušení napájení vratná pružina přestaví klapku do bezpečnostní polohy.

Hlavní vlastnosti a parametry

  • Točivý moment motoru a bezpečnostní funkce: 2.5 Nm.
  • Jmenovité napětí: AC/DC 24 V; frekvence jmenovitého napětí: 50/60 Hz.
  • Řízení: 3bodové.
  • Doba chodu motoru: 150 s / 90°; doba chodu bezpečnostní funkce: <25 s @ -20...50°C, <60 s @ -30°C.
  • Příkon při pohybu: 1.3 W; v klidové poloze: 0.6 W; pro dimenzování kabelů: 2.6 VA.
  • Úhel otočení: max. 95°; nastavení pomocí mechanického dorazu.
  • Směr chodu motoru se volí přepínačem L/R; směr působení bezpečnostní funkce se volí způsobem montáže L/R.
  • Univerzální svorka pro hřídel 6...12.7 mm; mechanický ukazatel polohy.
  • Připojení napájení a řízení: kabel 1 m, 4x 0.75 mm²; stupeň krytí IP42.
  • Ruční přestavení: ne.

  • Značka
    Belimo
  • Kód
    TF24-3
  • ean13
    7630498122453

  • Napětí AC/DC
    AC/DC 24 V
  • Příkon (v provozu)
    1.3 W
  • Příkon (přidržování)
    0.6 W
  • Jmenovitý výkon
    2.6 VA
  • Připojení řízení napájení
    Kabel 1 m, 4x 0.75 mm²
  • Typ ovládání
    3bodové
  • Stupeň krytí
    IP42
  • Ruční ovládání
    Ne
  • Doba pohybu (motor)
    150 s / 90°
  • Doba pohybu (bezpečnostní funkce)
    ＜25 s
  • Krouticí moment
    2.5 Nm
  • Směr pohybu – motor
    Lze zvolit přepínačem L/R
  • Úhel otáčení
    95°
  • Mechanické připojení
    Univerzální svorka 6...12.7 mm
  • Směr otáčení (bezpečnostní funkce)
    Lze zvolit montáží L/R

Techniczna karta katalogowa

Ke stažení (1.23MB)

Instrukcja montażu

Ke stažení (836.65KB)

Techniczna karta katalogowa – TF24-3

Ke stažení (1.23MB)

EU Declaration of Conformity – TF24-3

Ke stažení (32.44KB)

Environmental Declaration – TF..

Ke stažení (72.13KB)
