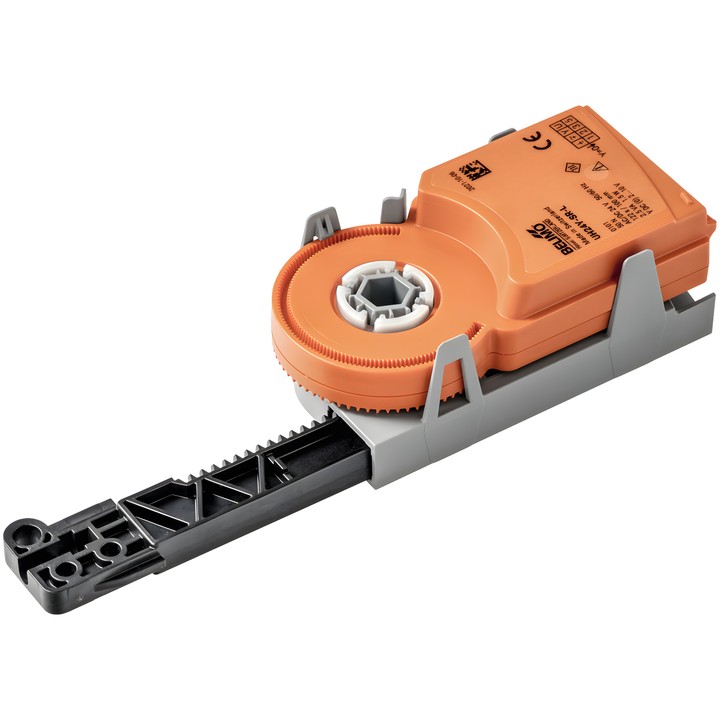

Belimo UH24Y-SR-L.1 - modulační lineární pohon

Lineární pohon Belimo UH24Y-SR-L.1

Modulační pohon určený k tovární montáži do technických zařízení systémů budov. Je určen pro stacionární systémy vytápění, větrání a klimatizace.

Hlavní vlastnosti a parametry

• Síla motoru: 50 N; jmenovité napětí: AC/DC 24 V; frekvence: 50/60 Hz.
• Modulační řízení; pracovní rozsah Y: 2...10 V; zpětnovazební signál polohy U: 2...10 V.
• Zdvih: 60 mm; maximální délka zdvihu 60 mm, nastavitelná po 1 mm. Omezení zdvihu mechanickými dorazy na obou stranách v rozsahu 30...60mm.
• Doba chodu motoru: 122 s / 100 mm, což odpovídá 74 s / 60 mm.
• Příkon při provozu: 1.5 W; v klidové poloze: 0.5 W; pro dimenzování kabelů: 2.5 VA.
• Připojení napájení a řízení: připojovací konektor Molex Mini-Fit Jr. 39303045. Protikus konektoru na straně kabelu není součástí dodávky.
• Směr pohybu motoru: otáčení doleva (ccw); ruční přestavení: ne.
• Stupeň krytí IEC/EN: IP20; třída ochrany IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Teplota okolí: -30...50°C [-22...122°F].
• Multipack: 40 ks.
