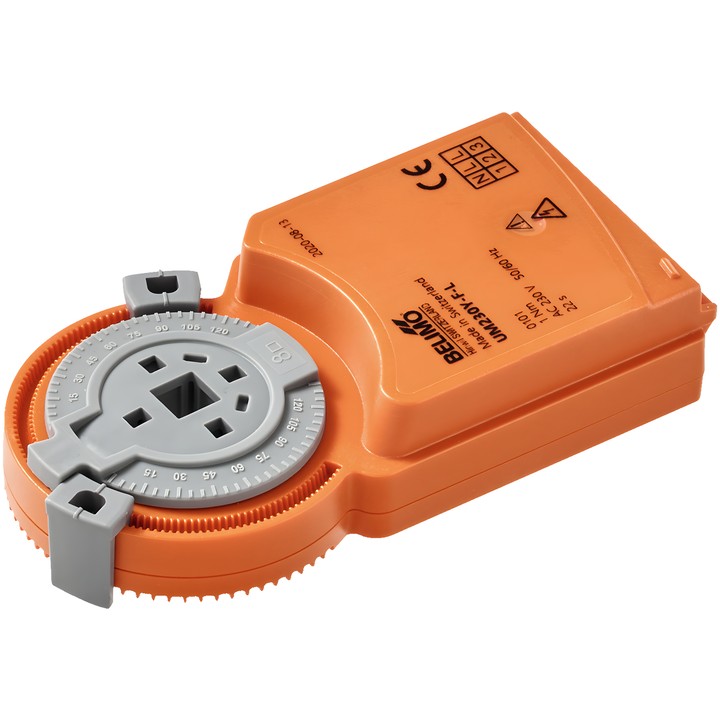

Belimo UM230Y-F-L.1 - pohon klapky

Belimo UM230Y-F-L.1 - pohon klapky

Belimo
452,64 zł
S DPH
368,00 zł bez daně

Pohon klapky Belimo UM230Y-F-L.1 s krouticím momentem 1 Nm, napájením AC 100...240 V a tříbodovým ovládáním Zavřít/Otevřít. Doba chodu je 22 s / 90° a mechanické připojení tvoří tvarový spoj 8x8 mm.

Verze s připojovací zástrčkou, stupeň krytí IP20. Protikus konektoru na straně kabelu není součástí dodávky.

Produkt není dostupný
Sdílet

Informujte mě, až bude k dispozici

Máte zájem o tento produkt? Napište nám e-mail a dáme vám vědět, až bude k dispozici.

Pohon klapky Belimo UM230Y-F-L.1

Otočný pohon určený k tovární montáži do zařízení technických systémů budov. Dokumentace uvádí vzduchové klapky s plochou až přibližně 0.2 m².

Hlavní vlastnosti a parametry

  • Krouticí moment: 1 Nm.
  • Jmenovité napětí: AC 100...240 V; frekvence: 50/60 Hz.
  • Ovládání: tříbodové Zavřít/Otevřít.
  • Doba chodu motoru: 22 s / 90°; směr pohybu: otáčení doleva (ccw).
  • Úhel otáčení: 0...287.5°; nastavitelný mechanický doraz.
  • Mechanické připojení: tvarový spoj 8x8 mm.
  • Příkon při pohybu: 2 W; v klidovém stavu: 1.5 W; dimenzovací výkon pro vodiče: 4.5 VA.
  • Elektrické připojení: připojovací zástrčka Molex Mini-Fit Jr. 39303035. Protikus konektoru na straně kabelu není součástí dodávky.
  • Stupeň krytí: IP20; okolní teplota: -30...50°C [-22...122°F].
  • Ruční přestavení: Ne.
  • Vícebalení: 100 ks.

  • Značka
    Belimo
  • Kód
    UM230Y-F-L.1
  • ean13
    7630498122552

  • Napětí AC/DC
    AC 100...240 V
  • Příkon (v provozu)
    2 W
  • Příkon (přidržování)
    1.5 W
  • Jmenovitý výkon
    4.5 VA
  • Připojení řízení napájení
    Připojovací konektor (protikus na straně kabelu není součástí dodávky)
  • Typ ovládání
    Otevřít/zavřít, tříbodové
  • Stupeň krytí
    IP20
  • Stupeň krytí NEMA
    NEMA 1
  • Typ krytu
    Typ krytu UL 1
  • Ruční ovládání
    Ne
  • Doba pohybu (motor)
    22 s / 90°
  • Okolní teplota
    -30...50°C [-22...122°F]
  • Připojovací konektor
    Konektor Molex Mini-Fit Jr. 39303035
  • Krouticí moment
    1 Nm
  • Směr pohybu – motor
    otáčení doleva (ccw)
  • Úhel otáčení
    0...287.5°
  • Mechanické připojení
    Tvarové spojení 8x8 mm

Techniczna karta katalogowa

Ke stažení (1.58MB)

Instrukcja montażu

Ke stažení (3.4MB)

EU Declaration of Conformity – UM230Y-F-L.1

Ke stažení (332.14KB)

Environmental Declaration – UM..

Ke stažení (71.03KB)
