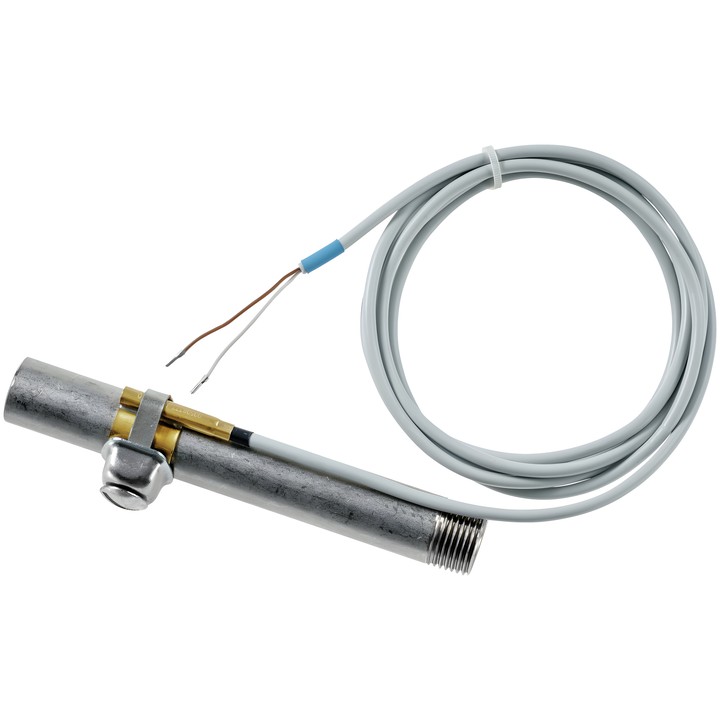

Belimo 01ST-1B3 - pasivní kontaktní teplotní snímač

Belimo 01ST-1B3 – kontaktní teplotní snímač

Pasivní snímač pro měření teploty na potrubí a zakřivených plochách. Verze 01ST-1B3 má výstupní signál Pt1000 a kabel 2 m, 2vodičový.

Hlavní technické údaje

• Měřená veličina: teplota; médium: voda.
• Výstupní signál pasivního teplotního snímače: Pt1000.
• Rozsah měření: -35...100°C [-30...210°F].
• Průměr sondy: 6 mm.
• Elektrické připojení: kabel 2 m, 2vodičový.
• Měřicí proud pro Pt1000: <0.3 mA @ 0°C [32°F].
• Přesnost pro Pt..: Class B, ±0.3°C @ 0°C [±0.5°F @ 32°F].
• Časová konstanta τ (63%) na vodovodním potrubí: obvykle 17 s při použití teplovodivé pasty.
• Stupeň krytí IEC/EN: IP65.
• Součástí: upevňovací pásek pro potrubí ø20...110 mm [0.8...4.3"].

U pasivního 2vodičového snímače ovlivňuje napájecí proud přesnost měření v důsledku samovolného zahřívání; nesmí překročit uvedenou hodnotu měřicího proudu. U dlouhých připojovacích kabelů je nutné počítat s odporem kabelu.
