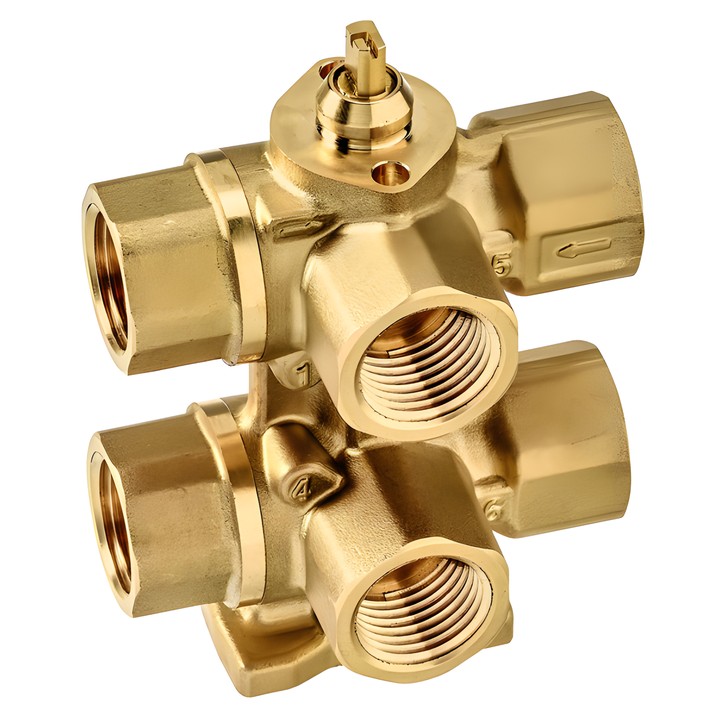

Tento 6cestný regulační kulový ventil s vnitřním závitem slouží k přepínání nebo analogové regulaci průtoku vody ve vytápěcích a chladicích prvcích. Dvě sekvence (chlazení/vytápění) ovládá jeden otočný servopohon s úhlem 90°.

Hlavní vlastnosti a parametry

• DN 15, připojení Rp 1/2", vnitřní závit podle ISO 7-1; PN 16.
• Kvs (sekvence 1): 0.63 m³/h; Kvs (sekvence 2): 0.25 m³/h.
• Médium: voda, voda s max. 50% obj. glykolu; teplota média: 6...80°C [43...176°F].
• Maximální tlakový rozdíl ∆pmax: 100 kPa; uzavírací tlak ∆ps: 350 kPa; tichý provoz Δpv100 <50 kPa.
• Lineární průtoková charakteristika; přípustný průsak: těsnost bez bublinek, třída těsnosti A (EN 12266-1).
• Úhel otočení 90°: sekvence 1 – 0...30° (doporučené chlazení), mrtvá zóna – 30...60°, sekvence 2 – 60...90° (doporučené vytápění).
• Integrovaný přepouštěcí ventil kompenzuje změny tlaku média v uzavřeném objemu, když je ventil v zavřené poloze (45°).

Pokyny k montáži

Ventil lze namontovat se vřetenem v poloze od svislé po vodorovnou. Montáž v zavěšené poloze s osou směřující dolů není povolena. Dodržujte správný směr průtoku; poloha koule odpovídá označení „L“ na ose.
