Belimo RV24A-SZ - lineární pohon pro sedlové ventily

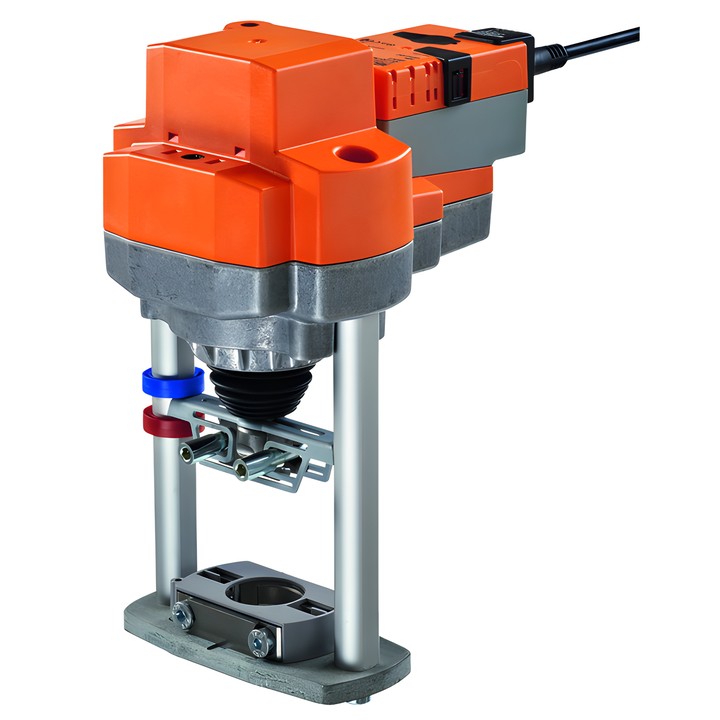

Lineární pohon Belimo RV24A-SZ

RV24A-SZ je modulační pohon pro 2cestné a 3cestné sedlové ventily. Řídicí signál Y určuje polohu pohonu a zpětnovazební signál U umožňuje elektrické snímání polohy.

Hlavní parametry

• Přítlačná síla: 4500 N; zdvih: 50 mm; doba přestavení: 150 s / 50 mm.
• Jmenovité napětí: AC/DC 24 V; frekvence jmenovitého napětí: 50/60 Hz.
• Pracovní rozsah Y: 0.5...10 V; zpětnovazební signál polohy U: 0.5...10 V, max. 0.5 mA.
• Příkon za provozu: 6 W; v klidové poloze: 1.5 W; dimenzační příkon pro volbu vodičů: 11 VA.
• Připojení napájení a řízení: kabel 1 m, 4x 0.75 mm².
• Stupeň krytí IEC/EN: IP54; stupeň krytí NEMA/UL: NEMA 2.
• Teplota okolí: 0...50°C; vlhkost okolí: max. 95% RH, bez kondenzace.

Montáž a obsluha

Pohon se montuje přímo na ventil pomocí tvarových upínacích čelistí. Na hrdle ventilu jej lze otočit o 360°. Tlačítko umožňuje ruční ovládání a přepínač změnu směru pohybu. Přizpůsobení mechanickému rozsahu proběhne při prvním zapnutí napájení; lze je spustit také tlačítkem. Pohon je chráněn proti přetížení a po dosažení koncové polohy se automaticky zastaví.
