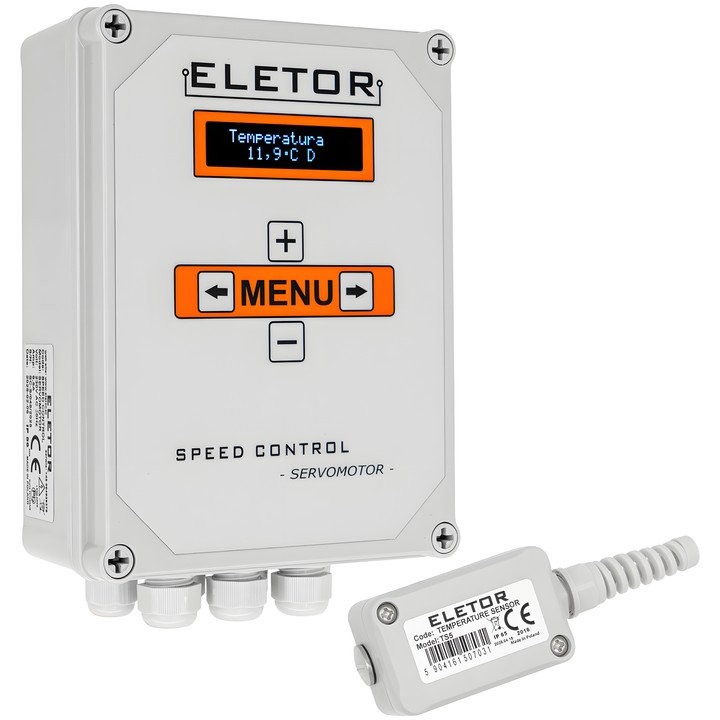

Eletor SC-S LCD

Regulátor mikroklimatu – ventilace s maximálním zatížením do 6A

Regulátor ventilace značky ELETOR řady Speed Control SERVOMOTOR pro prostory pro chov hospodářských zvířat rozdělené na komory s kapacitou přibližně 100 kusů zajišťuje optimální mikroklima plynulým větráním prasečí stáje v závislosti na teplotě.

SPEED CONTROL – SERVOMOTOR (SC-S) je mikroprocesorový regulátor klimatu pro prostory pro chov hospodářských zvířat. Pomocí speciálního algoritmu zajišťuje optimální podmínky pro dobré životní podmínky zvířat. Měření teploty ze snímače dodávaného v sadě se převádí na plynule řízenou ventilaci (jednofázové ventilátory do 6A), ovládání servopohonů přívodů vzduchu a ohřívačů. SC-S ke svému provozu nepotřebuje žádné další vstupně-výstupní moduly. Výjimkou může být měnič frekvence v případě použití třífázových ventilátorů (3~400V), který lze připojit k výstupu 0-10V. Regulátor je vybaven funkcí provětrávání prostoru pro chov hospodářských zvířat. Pokud naměřená teplota klesne pod nastavenou hodnotu, regulátor přejde do režimu provětrávání. V režimu provětrávání dávkuje regulátor cyklicky (doba provozu / doba přestávky) naprogramované množství vzduchu potřebné pro život zvířat.

Parametry a vlastnosti:

• plynule regulovaná první skupina ventilace se zatížením do 6A, s pozvolným rozběhem ventilátorů, špičkou proti námraze a přesnou kalibrací „zakázaného pásma“;
• výstup zapnuto/vypnuto pro zapínání druhé skupiny ventilace nebo ovládání ohřívače;
• výstup 0-10V pro ovládání výkonových rozšiřujících modulů nebo měničů frekvence, s kalibrací napěťových rozsahů a funkcí inverze (10-0V);
• výstup 0-10V pro servopohony přívodů vzduchu, např. EGM-100A, BELIMO, výstup má kalibraci napěťových rozsahů a funkci inverze (10-0V);
• přehledný textový displej s intuitivním menu v jazycích: polštině, angličtině, němčině, ruštině, litevštině, ukrajinštině;
• režim provětrávání, regulace otáček ventilátoru min./max., kalibrace teplotního snímače;
• výstup do alarmové ústředny s galvanickým oddělením.

Alarm:

V případě výskytu závady regulátor signalizuje alarm interním bzučákem a sepne alarmový kontakt, čímž aktivuje ústřednu GSM (Eletor CA-2 GSM) za účelem odeslání SMS zprávy. Regulátor upozorňuje na následující závady:

• výpadek napájecího napětí, příliš nízké nebo silně zkreslené;
• poškození teplotního snímače nebo propojovacích vodičů;
• překročení naprogramovaných minimálních / maximálních teplotních limitů;
• přehřátí nebo chyba programu regulátoru.

Princip fungování regulátoru ventilace

Hlavním úkolem regulátoru ventilace je udržovat teplotu v chovné místnosti na úrovni nastavené chovatelem. Vytvořené mikroklima se promítá do vysokých přírůstků prasat nebo drůbeže. Chovaná zvířata neztrácejí energii přijatou z krmiva na zahřívání organismu, nebo v případě vysokých teplot nesnižují příjem krmiva. Je třeba mít na paměti, že regulátor je pouze nástroj, který má pomoci zajistit optimální klimatické podmínky v chovné místnosti. Hlavní roli v tomto procesu však má chovatel, který by měl nastavení zařízení přizpůsobovat měnícím se klimatickým podmínkám venku a především pozorovat chování zvířat.

Připojení regulátoru

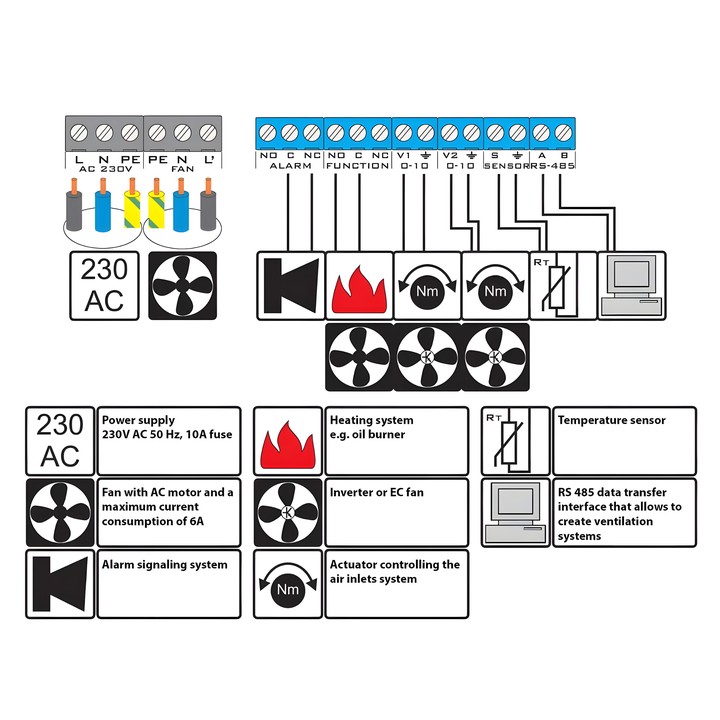

Obrázek znázorňuje různé možnosti připojení regulátoru ventilace SC-S

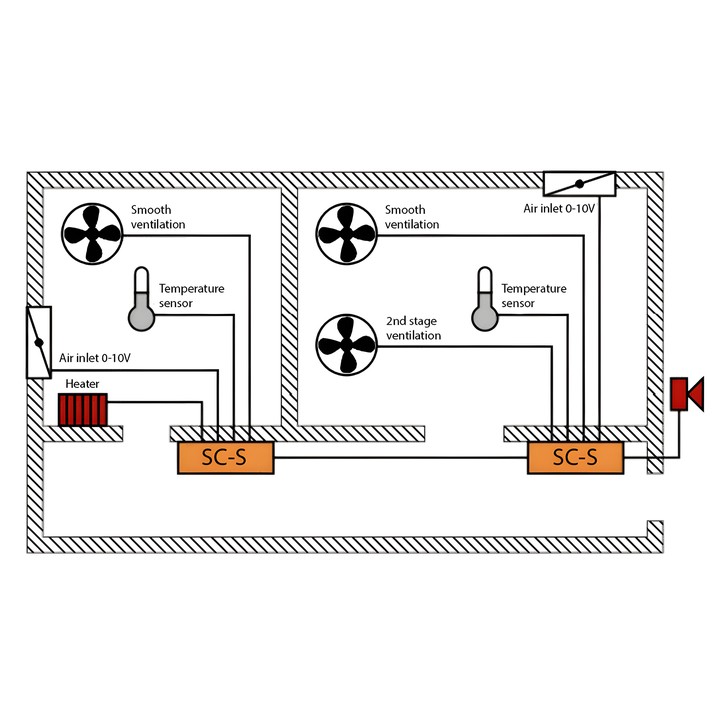

Schematický příklad použití dvou klimatických regulátorů SC-S v prostoru pro chov hospodářských zvířat s alarmovým systémem

Schémata připojení regulátorů ventilace SC-S k alarmové ústředně

Schéma připojení druhé skupiny ventilace v regulátoru ventilace SC-S

Alternativní označení produktu:

• Regulátor ventilace SC-S
• Regulátor klimatu SW-2
• Regulátor mikroklimatu SC-SERVOMOTOR
• SPEED CONTROL SERVOMOTOR

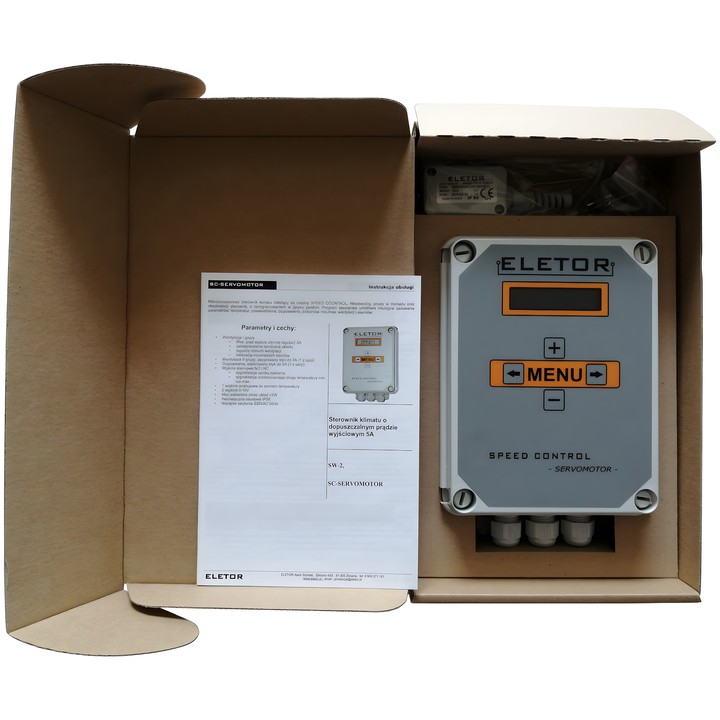

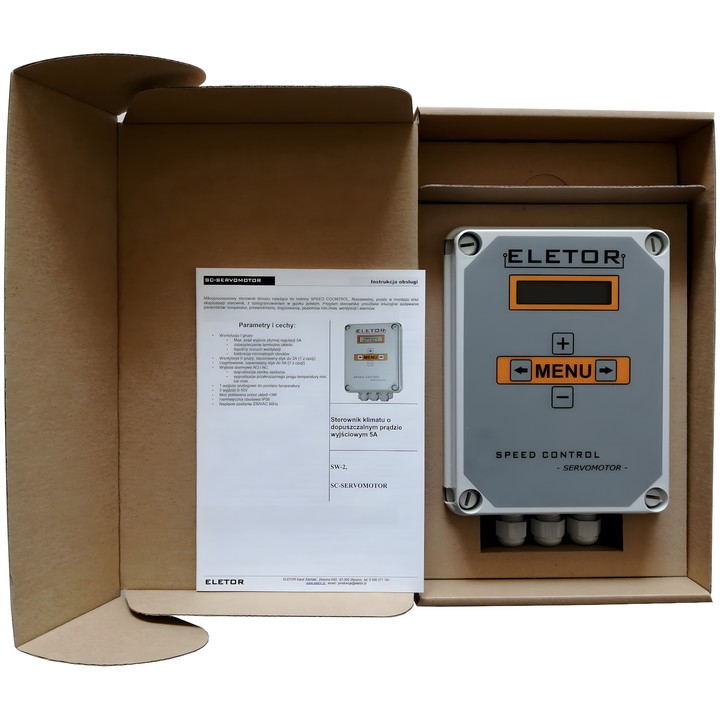

Balení obsahuje:

• 1 ks – Regulátor ventilace Eletor SC-S
• 1 ks – Teplotní snímač Eletor TS5
• 1 ks – Pojistka 10A
• 4 ks – Hmoždinky pro montáž na stěnu
• Návod k obsluze v polštině
