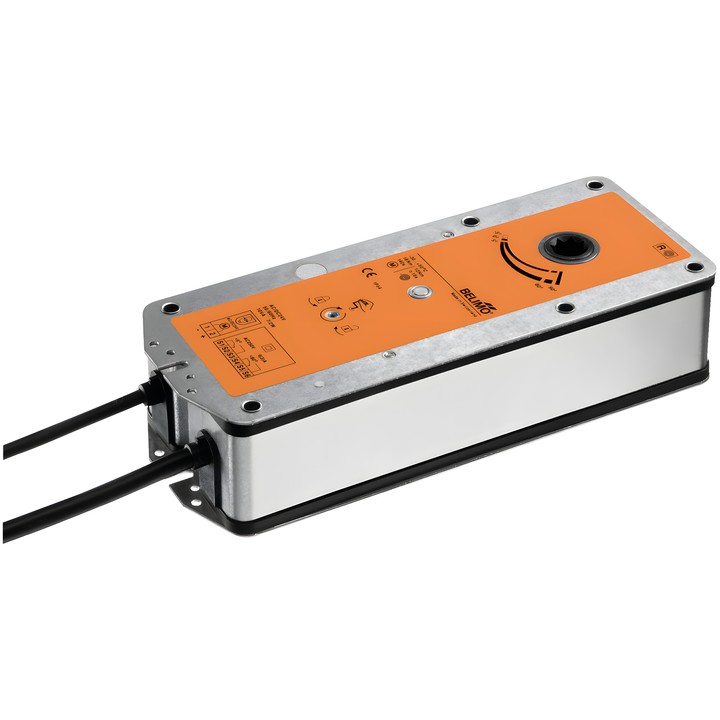

Belimo BF48-5 – pohon pro požární a kouřové klapky

Pružinový pohon určený pro požární a kouřové klapky 90° ve ventilačních a klimatizačních systémech. Během provozu motor přestavuje klapku a napíná vratnou pružinu; při přerušení napájení přestaví energie pružiny klapku do bezpečnostní polohy.

Hlavní technické údaje

• Jmenovité napětí: AC/DC 48 V; frekvence: 50/60 Hz.
• Ovládání: Zavřít/Otevřít.
• Moment motoru: 18 Nm; moment bezpečnostní funkce: 12 Nm.
• Doba chodu motoru: <120 s / 90°; doba chodu bezpečnostní funkce: 16 s @ 20°C.
• Příkon během provozu: 11 W; v klidové poloze: 3.5 W; pro dimenzování vodičů: 16 VA.
• Pomocné kontakty: 2x SPDT; spínací body: 5° / 80°.
• Připojení napájení a ovládání: kabel 1 m, 2x 0.75 mm² (bezhalogenový); připojení pomocných kontaktů: kabel 1 m, 6x 0.75 mm² (bezhalogenový).
• Mechanické připojení: tvarové spojení 12x12 mm, neprůchozí dutá hřídel.
• Úhel otočení: max. 95°; směr pohybu motoru se volí montáží L/P.
• Ruční přestavení s polohovým dorazem; mechanický ukazatel polohy.
• Stupeň krytí IEC/EN: IP54; třída ochrany IEC/EN: III, Safety Extra-Low Voltage (SELV).

Součástí dodávky: ruční klika, ukazatel, ochranný kryt a vložka pro tvarové spojení 12/10 mm. Podle dokumentace pohon přizpůsobuje a montuje na klapku její výrobce; Belimo jej dodává přímo výrobcům bezpečnostních klapek.
