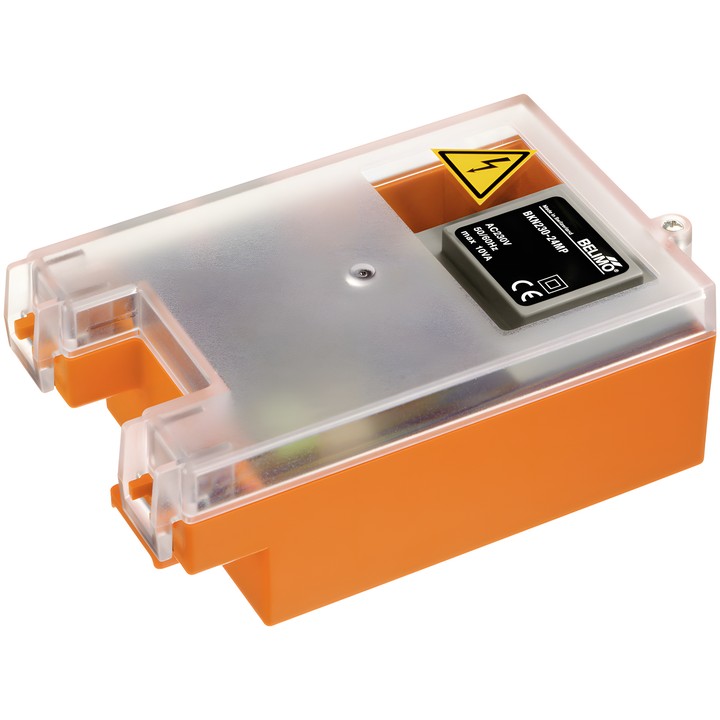

Belimo BKN230-24MP - komunikační a napájecí modul

Belimo BKN230-24MP

Komunikační a napájecí modul pro digitální servopohony požárních klapek řady Top-Line, např. BF24TL-T-ST. Slouží jako napájecí zdroj, připojovací zásuvka a rozhraní MP-Bus.

Hlavní vlastnosti a parametry

• Napájení: AC 230 V, 50/60 Hz; rozsah jmenovitého napětí: AC 198 ... 264 V.
• Příkon za provozu: 8 W (včetně servopohonu); výkon pro dimenzování vodičů: 10 VA (včetně servopohonu).
• Komunikace MP-Bus; až 8 uzlů může pracovat paralelně pod řízením a dohledem nadřazeného zařízení DDC s rozhraním MP.
• Napájení a řízení jsou od sebe elektricky odděleny.
• Zelená LED signalizuje přítomnost napájecího napětí.
• Svorky pro připojení bezpotenciálového kontaktu místního hlásiče kouře; lze připojit normálně sepnutý kontakt (nc).
• Konektory pro servopohon Top-Line, síť MP-Bus a nástroj BELIMO PC-Tool.
• Stupeň krytí: IP40; třída ochrany: II.
• Teplota okolí: –30° ... +50°C.

Dokumentace uvádí maximální délku kabelu MP-Bus 800 m. Před otevřením krytu odpojte síťovou zástrčku AC 230 V.
