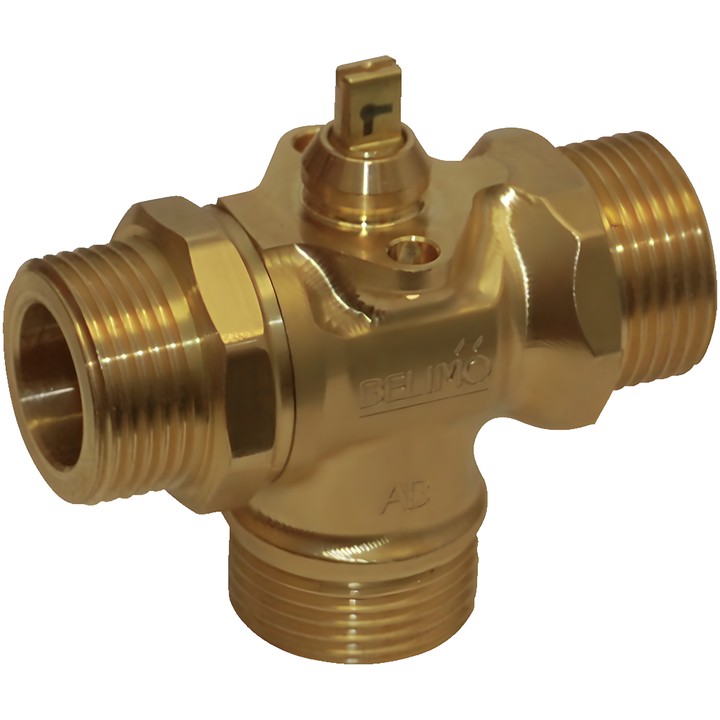

Belimo C515Q-H - 3cestný přepínací zónový ventil DN 15

Belimo C515Q-H – přepínací zónový ventil

3cestný ventil určený k přepínání a regulaci otevřeno/zavřeno na vodní straně ventilačních a topných systémů v uzavřených vodních okruzích. Ventil přestavuje otočný pohon ovládaný signálem otevřeno/zavřeno.

Hlavní vlastnosti a parametry

• DN 15, PN 25; vnější závit G 3/4", připojení podle ISO 228-1.
• Kvs 2.3 m³/h; ps 1600 kPa.
• Médium: voda, voda s max. 50% obj. glykolu.
• Teplota média: 2...100°C [36...212°F]; s pohonem 2...90°C.
• Maximální diferenční tlak ∆pmax 280 kPa; uzavírací tlak 280 kPa. Pro tichý provoz je uvedeno 50 kPa.
• Těsnost: bez průniku vzduchových bublin, třída těsnosti A (EN 12266-1).
• Úhel otočení: 90°; průtok je možný v obou směrech.
• Těleso a dřík z mosazi; uzavírací prvek z chromované mosazi; těsnění dříku: O-ring EPDM; sedlo: PTFE, O-ring EPDM.
• Ruční montáž pohonu nacvaknutím bez použití nářadí. Ventil nevyžaduje údržbu.

Pokyny k montáži

Přípustná montáž je od svislé do vodorovné polohy vzhledem k dříku. Nemontujte ventil dříkem směrem dolů. Pro dosažení úhlu otočení 90° potřebného k přepínání odstraňte koncový doraz na pohonu.
