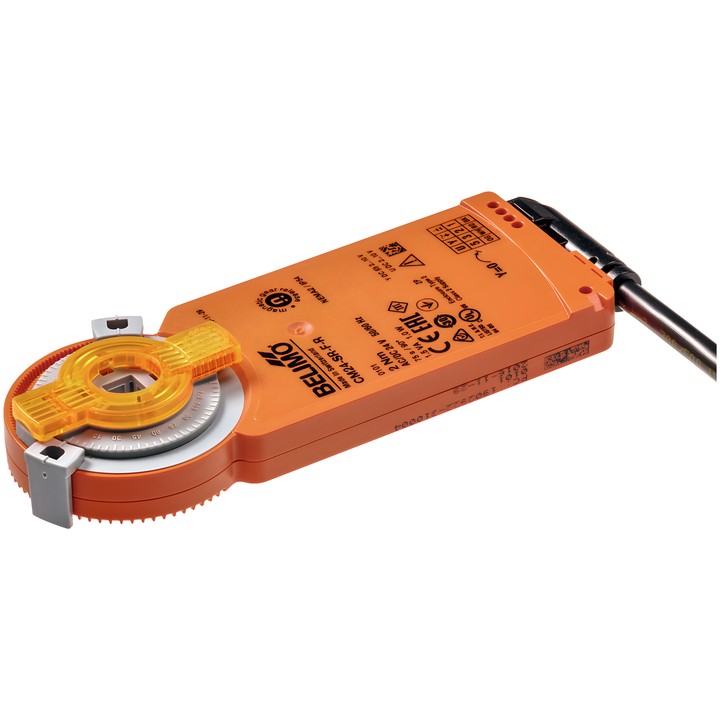

Belimo CM24-SR-F-R - plynule regulovaný servopohon klapek

Belimo CM24-SR-F-R - plynule regulovaný servopohon klapek

Belimo
541,97 zł
S DPH
440,63 zł bez daně

Servopohon klapek Belimo CM24-SR-F-R s krouticím momentem 2 Nm, napájením AC/DC 24 V a řízením 2...10 V. Doba chodu je 75 s / 90° a mechanické připojení tvoří tvarový spoj 8x8 mm.

Dodání přibližně za 14 dní
Sdílet

Belimo CM24-SR-F-R

Plynule regulovaný servopohon pro polohování klapek v technických systémech budov. Podle technického listu je určen pro vzduchové klapky o ploše až přibližně 0.4 m².

Hlavní vlastnosti

  • Krouticí moment: 2 Nm; napájení: AC/DC 24 V, 50/60 Hz.
  • Řízení: 2...10 V; zpětnovazební signál polohy: 2...10 V.
  • Doba chodu motoru: 75 s / 90°; úhel otáčení: 95°, pevné nastavení, s mechanickými dorazy úhlu otáčení.
  • Směr otáčení motoru: doprava (cw); ruční přestavení pomocí magnetu.
  • Mechanické připojení: tvarový spoj 8x8 mm; připojení napájení a řízení: kabel 1 m, 4x 0.75 mm².
  • Příkon za provozu: 1 W; v klidu: 0.5 W; dimenzační příkon pro volbu vodičů: 1.5 VA.
  • Stupeň krytí IEC/EN: IP54; třída ochrany IEC/EN: III, Safety Extra-Low Voltage (SELV).
  • Teplota okolí: -30...50°C [-22...122°F].

  • Značka
    Belimo
  • Kód
    CM24-SR-F-R
  • ean13
    7630498110221

  • Napětí AC/DC
    AC/DC 24 V
  • Příkon (v provozu)
    1 W
  • Příkon (přidržování)
    0.5 W
  • Jmenovitý výkon
    1.5 VA
  • Připojení řízení napájení
    Kabel 1 m, 4x 0.75 mm²
  • Typ ovládání
    DC 2...10 V
  • Stupeň krytí
    IP54
  • Stupeň krytí NEMA
    NEMA 2
  • Typ krytu
    UL Enclosure Type 2
  • Ruční ovládání
    Pomocí magnetu
  • Doba pohybu (motor)
    75 s / 90°
  • Okolní teplota
    -30...50°C [-22...122°F]
  • Krouticí moment
    2 Nm
  • Směr pohybu – motor
    otáčení ve směru hodinových ručiček (cw)
  • Úhel otáčení
    95°
  • Mechanické připojení
    Tvarové spojení 8x8 mm

Techniczna karta katalogowa

Ke stažení (1.04MB)

Instrukcja montażu

Ke stažení (553.37KB)

EU Declaration of Conformity – CM24-SR-F-R

Ke stažení (32.76KB)

Environmental Declaration – CM..

Ke stažení (72.47KB)
