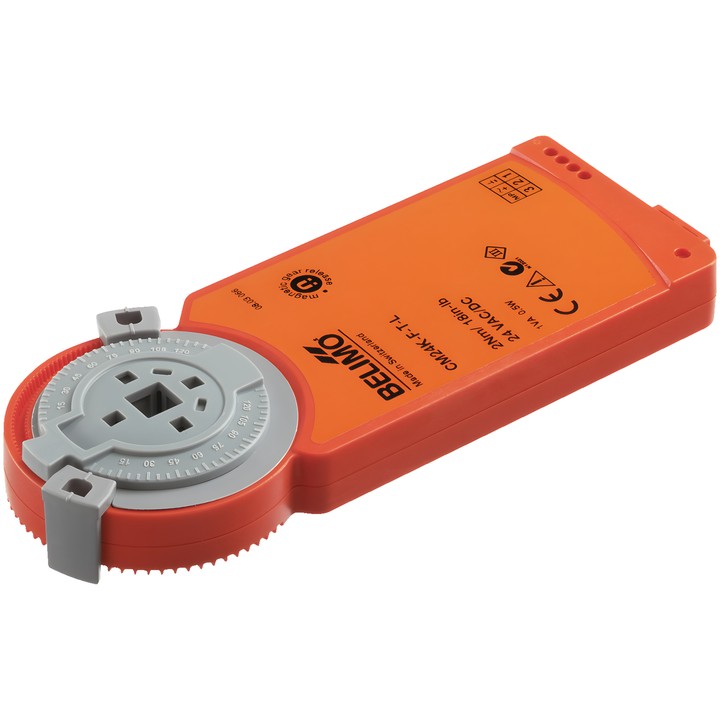

Belimo CM24K-F-T-L.2 - servopohon klapky s bezpečnostní funkcí

Belimo CM24K-F-T-L.2 - servopohon klapky s bezpečnostní funkcí

Belimo
683,88 zł
S DPH
556,00 zł bez daně

Servopohon klapky Belimo CM24K-F-T-L.2 je určen pro použití s modulem SKM230-T-B12. Točivý moment 2 Nm, napájení DC 24 V a řízení Zavřít/Otevřít prostřednictvím modulu.

Doba chodu je 75 s / 90°, úhel otáčení 95° a mechanické připojení je tvarové spojení 8x8 mm.

Produkt není dostupný
Sdílet

Informujte mě, až bude k dispozici

Máte zájem o tento produkt? Napište nám e-mail a dáme vám vědět, až bude k dispozici.

Belimo CM24K-F-T-L.2 – servopohon klapky

Rotační servopohon pro nastavení klapek v technických instalacích budov, určený pro použití s modulem SKM230-T-B12. Bezpečnostní funkce je zajištěna v kombinaci s modulem.

Hlavní vlastnosti

  • Točivý moment: 2 Nm; velikost klapky až přibližně 0.4 m².
  • Jmenovité napětí: DC 24 V; rozsah jmenovitého napětí: DC 19.2...28.8 V.
  • Řízení: Zavřít/Otevřít prostřednictvím modulu SKM230-T-B12.
  • Doba chodu motoru: 75 s / 90°; směr pohybu: otáčení doleva (ccw).
  • Úhel otáčení: 95°, s nastavitelnými mechanickými dorazy na obou stranách.
  • Mechanické připojení: tvarové spojení 8x8 mm; ruční přestavení pomocí magnetu.
  • Příkon za provozu: 0.5 W; v klidové poloze: 0.2 W; dimenzační výkon pro výběr kabelu: 1 VA.
  • Elektrické připojení: svorky; plný měděný vodič 1,5 mm² nebo laněný vodič 1,0 mm² (3žilový).
  • Stupeň krytí IEC/EN: IP20; třída ochrany IEC/EN: III, Safety Extra-Low Voltage (SELV).
  • Teplota okolí: -30...50°C [-22...122°F].

Součástí sady je pojistná spona proti otáčení Z-ARCM a magnet Z-MA pro rozpojení převodovky. Produkt se dodává v multipacku po 20 ks.

  • Značka
    Belimo
  • Kód
    CM24K-F-T-L.2

  • Napětí AC/DC
    DC 24 V
  • Příkon (v provozu)
    0.5 W
  • Příkon (přidržování)
    0.2 W
  • Jmenovitý výkon
    1 VA
  • Připojení řízení napájení
    Svorky Plný měděný vodič 1,5 mm² nebo lankový 1,0 mm² (3žilový)
  • Typ ovládání
    Zavřít/Otevřít
  • Stupeň krytí
    IP20
  • Ruční ovládání
    Pomocí magnetu
  • Doba pohybu (motor)
    75 s / 90°
  • Okolní teplota
    -30...50°C [-22...122°F]
  • Krouticí moment
    2 Nm
  • Směr pohybu – motor
    otáčení doleva (ccw)
  • Úhel otáčení
    95°
  • Mechanické připojení
    Tvarové spojení 8x8 mm

Techniczna karta katalogowa

Ke stažení (280.04KB)

Instrukcja montażu

Ke stažení (553.39KB)

EU Declaration of Conformity – CM24K-F-T-L.2

Ke stažení (39.75KB)

Environmental Declaration – CM..

Ke stažení (72.48KB)
