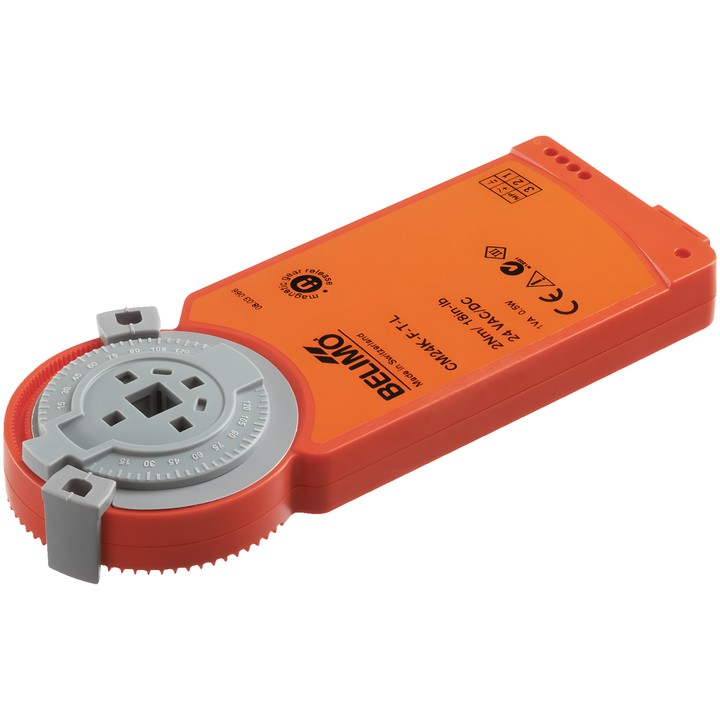

Belimo CM24K-F-T-R.2 - servopohon klapky s bezpečnostní funkcí

Belimo CM24K-F-T-R.2 - servopohon klapky s bezpečnostní funkcí

Belimo
683,88 zł
S DPH
556,00 zł bez daně

Servopohon klapky Belimo CM24K-F-T-R.2, určený pro spolupráci s modulem SKM230-T-B12. Točivý moment 2 Nm, napájení DC 24 V a ovládání Zavřít/Otevřít.

Doba chodu je 75 s / 90° a mechanické připojení tvoří tvarové spojení 8x8 mm. Servopohon má bezpečnostní funkci a umožňuje ruční přestavení pomocí magnetu.

Produkt není dostupný
Sdílet

Informujte mě, až bude k dispozici

Máte zájem o tento produkt? Napište nám e-mail a dáme vám vědět, až bude k dispozici.

Servopohon Belimo CM24K-F-T-R.2

Servopohon klapky určený pro spolupráci s modulem SKM230-T-B12. Ovládání Zavřít/Otevřít probíhá prostřednictvím modulu; zařízení má bezpečnostní funkci. Je určen k regulaci klapek v technických systémech budov.

Hlavní vlastnosti a parametry

  • Točivý moment: 2 Nm; jmenovité napětí: DC 24 V.
  • Doba chodu motoru: 75 s / 90°; směr pohybu: otáčení doprava (cw).
  • Úhel otáčení: 95°, s možností omezení na obou stranách mechanickými dorazy.
  • Mechanické připojení: tvarové spojení 8x8 mm.
  • Ruční přestavení pomocí magnetu.
  • Příkon při pohybu: 0.5 W; v klidové poloze: 0.2 W; výkon pro dimenzování kabelů: 1 VA.
  • Elektrické připojení: svorky; stupeň krytí IEC/EN IP20; třída ochrany IEC/EN III, Safety Extra-Low Voltage (SELV).
  • Teplota okolí: -30...50°C [-22...122°F].

Servopohon se montuje přímo na hřídel klapky a proti otáčení se zajišťuje sponou Z-ARCM. Součástí dodávky je také magnet Z-MA pro ruční přestavení.

  • Značka
    Belimo
  • Kód
    CM24K-F-T-R.2

  • Napětí AC/DC
    DC 24 V
  • Příkon (v provozu)
    0.5 W
  • Příkon (přidržování)
    0.2 W
  • Jmenovitý výkon
    1 VA
  • Připojení řízení napájení
    Svorky Plný měděný vodič 1,5 mm² nebo lankový 1,0 mm² (3žilový)
  • Typ ovládání
    Zavřít/Otevřít
  • Stupeň krytí
    IP20
  • Ruční ovládání
    Pomocí magnetu
  • Doba pohybu (motor)
    75 s / 90°
  • Okolní teplota
    -30...50°C [-22...122°F]
  • Krouticí moment
    2 Nm
  • Směr pohybu – motor
    otáčení ve směru hodinových ručiček (cw)
  • Úhel otáčení
    95°
  • Mechanické připojení
    Tvarové spojení 8x8 mm

Techniczna karta katalogowa

Ke stažení (280.09KB)

Instrukcja montażu

Ke stažení (553.39KB)

EU Declaration of Conformity – CM24K-F-T-R.2

Ke stažení (39.75KB)

Environmental Declaration – CM..

Ke stažení (72.48KB)
