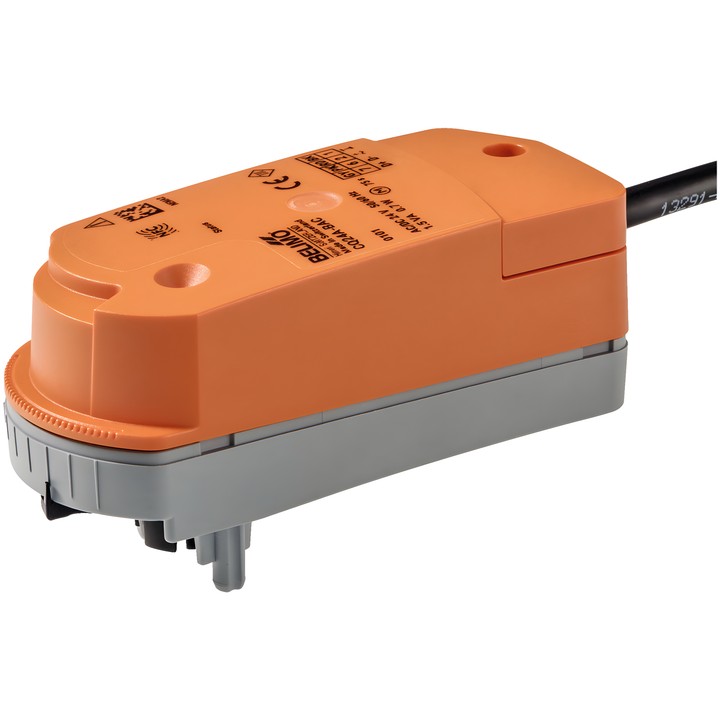

Belimo CQ24A-BAC - otočný servopohon pro zónové ventily

Otočný servopohon Belimo CQ24A-BAC

CQ24A-BAC je komunikační otočný servopohon pro zónové ventily. Přijímá digitální řídicí signál a předává aktuální stav prostřednictvím BACnet MS/TP nebo Modbus RTU.

Hlavní vlastnosti a parametry

• Točivý moment: 1 Nm; doba pohybu: 75 s / 90°.
• Jmenovité napětí: AC/DC 24 V; frekvence jmenovitého napětí: 50/60 Hz.
• Příkon: 0.7 W za provozu a 0.6 W v klidovém stavu; výkon pro dimenzování vodičů: 1.5 VA.
• Komunikace: BACnet MS/TP (výchozí nastavení z výroby) nebo Modbus RTU.
• Připojení napájení a řízení: kabel 1 m, 4x 0.34 mm².
• Stupeň krytí IEC/EN: IP40; třída ochrany IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Nasazovací montáž bez použití nářadí; ruční přestavení po odpojení servopohonu.
• Omezení úhlu otáčení lze nastavit pomocí Belimo Assistant App nebo komunikace po sběrnici za účelem nastavení Kv (QCV) nebo V'max (PIQCV). Servopohon se dodává bez omezovací spony.
• Ukazatel polohy a ochrana proti přetížení; po dosažení dorazu se servopohon automaticky zastaví.
