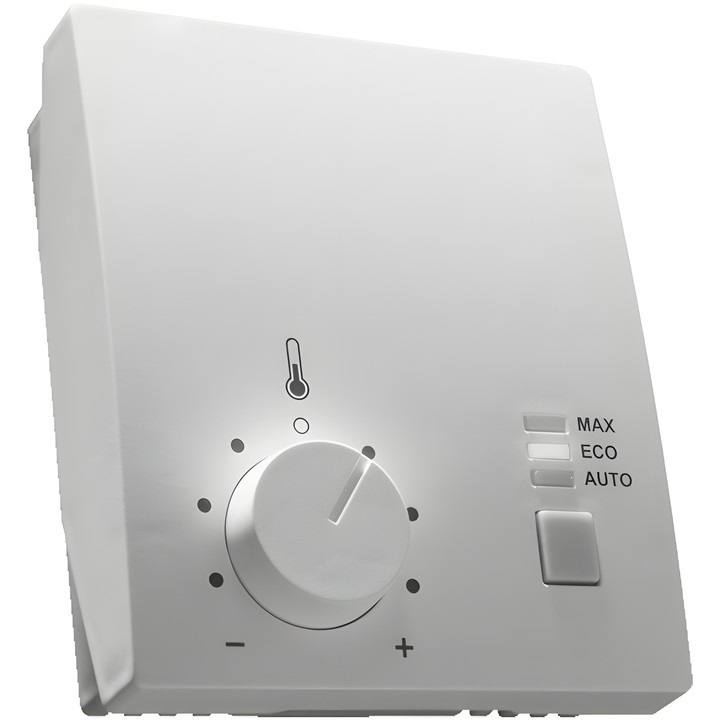

Belimo CRK24-B1 - prostorový regulátor teploty

Prostorový regulátor teploty Belimo CRK24-B1

Regulátor je určen k řízení teploty v jedné místnosti v systémech stropního vytápění a chlazení. Jeho výstup ao1 slouží k ovládání 6cestného ventilu.

Hlavní vlastnosti

• Jmenovité napájecí napětí AC 24 V 50/60 Hz; rozsah napájecího napětí AC 19.2 … 28.8 V.
• Jeden analogový výstup ao1 pro 6cestný ventil: (0) 2 … 10 V, max. 5 mA; výstup lze nakonfigurovat jako modulační nebo On/Off.
• Regulační charakteristika P; volitelné pásmo P pro vytápění / chlazení: 2.0 K / 1.0 K nebo 4.0 K / 2.0 K.
• Rozsah nastavení teploty 15 … 36°C (výchozí 21°C), korekce otočným ovladačem ±3 K.
• Přepínač režimů AUTO / ECO / MAXIMUM a LED indikace stavu.
• Funkce Pre-comfort, Energy hold off (EHO), ochrana proti zamrznutí při 10°C a možnost spolupráce s volitelným omezovačem rosného bodu.
• Možnost připojení externího teplotního čidla NTC 5 kΩ ke vstupu ai1 a posunu požadované hodnoty signálem DC 0 ... 10 V na vstupu ai2.
• Diagnostické konektory PP pro použití s PC-Tool a ZTH EU; interní funkční test a simulace regulační sekvence.
• Stupeň krytí IP30 (EN 60529); rozměry (v × š × h) 99 x 84 x 32 mm.
