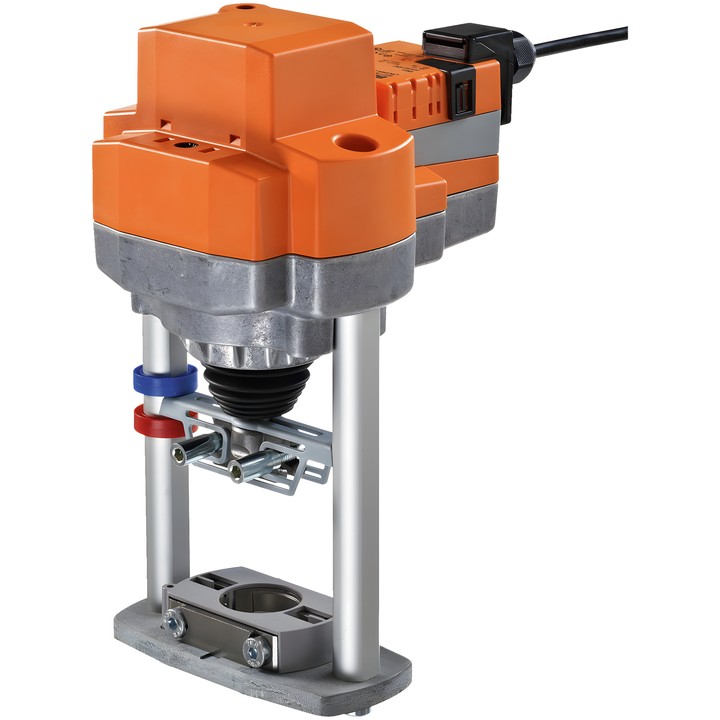

Belimo EV24A-TPC - lineární pohon pro globusové ventily

Belimo EV24A-TPC – pohon pro globusové ventily

Pohon určený pro 2cestné a 3cestné globusové ventily. Umožňuje řízení Zavřít/Otevřít nebo 3bodové řízení.

Hlavní vlastnosti a parametry

• Síla pohonu: 2500 N; zdvih: 40 mm; doba pohybu: 150 s / 40 mm.
• Jmenovité napětí: AC/DC 24 V; frekvence jmenovitého napětí: 50/60 Hz.
• Rozsah jmenovitého napětí: AC 19.2...28.8 V / DC 21.6...28.8 V.
• Příkon při provozu: 2.5 W; v klidové poloze: 0.5 W; pro dimenzování vodičů: 4.5 VA.
• Připojení napájení a řízení: svorky s kabelem 1 m, 3x 0.75 mm², svorka 4 mm².
• Ruční přestavení tlačítkem s možností zablokování.
• Mechanický ukazatel polohy pro zdvih 5...40 mm.
• Stupeň krytí IEC/EN IP54; třída ochrany IEC/EN III, Safety Extra-Low Voltage (SELV).

Pohon je chráněn proti přetížení a po dosažení koncového dorazu se automaticky zastaví. Při použití pulzního 3bodového regulátoru je nutné zajistit zastavení impulsů po dosažení koncové polohy.
